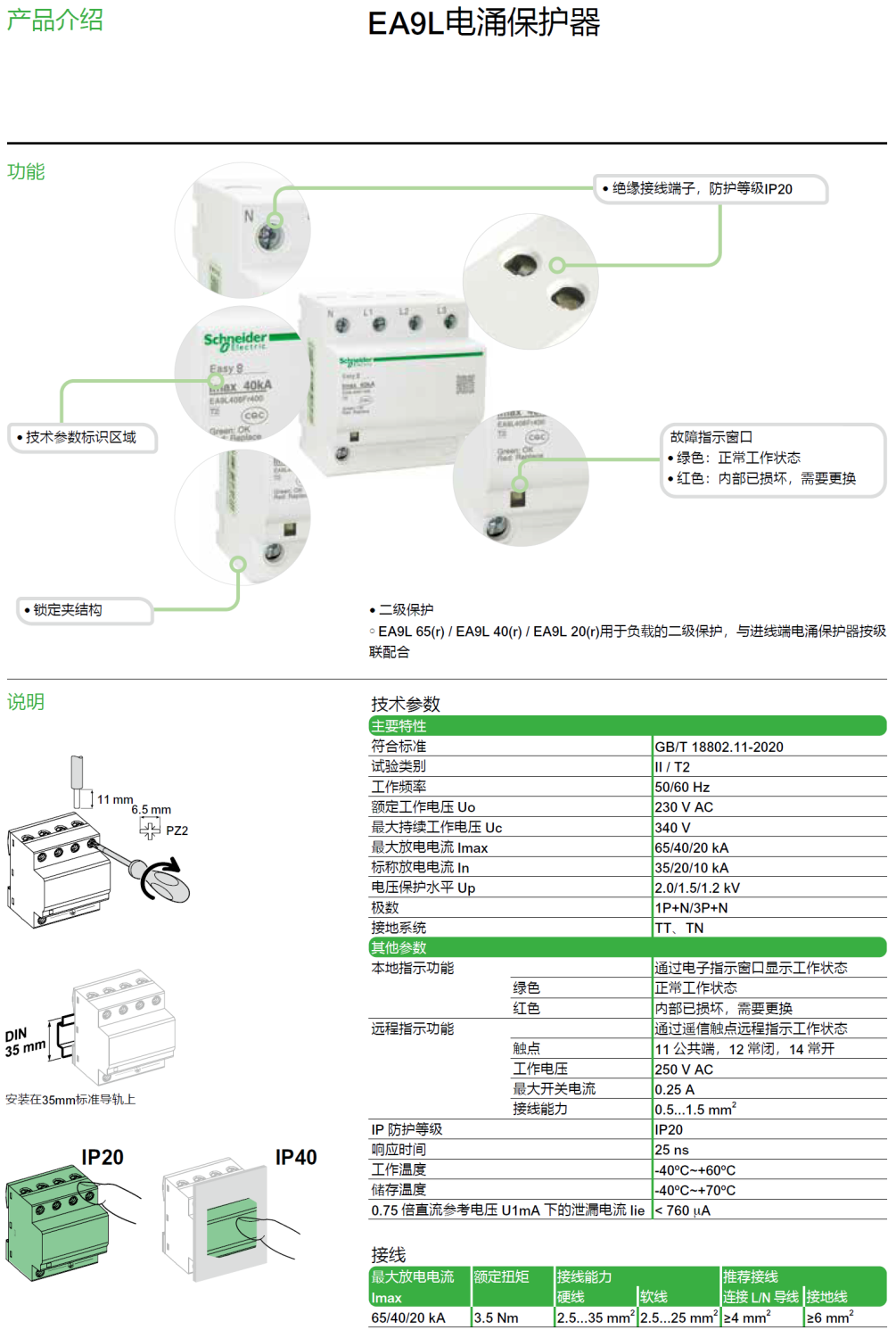

一、产品概述

EA9L 40R 3P+N是施耐德电气iPEU系列电涌保护器中的三相产品，专为TT和TN-S系统设计，适用于交流50/60Hz、额定电压380V的供电系统。其核心功能是通过差模与共模双重保护模式，有效抵御雷电冲击、电网瞬变过电压等威胁，保护下游设备免受损坏。

二、技术参数与性能优势

1. 核心参数

   • 最大放电电流（Imax）：40kA，可承受极端浪涌冲击；
   • 额定电压（Uc）：230V AC，确保长期稳定工作；
   • 响应时间：≤25ns，快速切断异常电流；
   • 漏电流：<0.5mA，符合安全标准。

2. 智能化功能

   • 遥信指示：实时监测SPD状态，支持故障报警（如寿命到期、漏电流异常）；
   • 模块化设计：便于安装与维护，兼容DIN导轨安装。

三、保护模式解析

EA9L 40R 3P+N采用3P+N结构，包含三个压敏电阻模块和一个放电间隙模块：

• 差模保护（L-N）：通过三个压敏电阻并联，保护相线与零线之间的不对称浪涌；
• 共模保护（N-PE）：放电间隙模块实现中性线与地线之间的对称防护，提升整体绝缘性能。
  该设计兼顾了差模与共模保护，且无漏电流问题，适用于对地绝缘要求较高的场景。

四、适用场景与系统匹配

根据供电系统类型选择SPD至关重要：

• TT系统：需在剩余电流保护器（RCD）前端安装3P+N，确保双重防护；
• TN-S系统：可直接安装3P+N，简化布线并提升可靠性；
• 工业与建筑领域：适用于电机、配电柜、楼宇自动化系统等设备的雷电防护。

五、安装与维护建议

1. 安装规范

   • 需断电操作，接线端子支持2.5-35mm2硬线或2.5-25mm2软线；
   • 保护设备与SPD距离≤5m，接地线长度≤0.5m，电阻≤4Ω。

2. 定期维护

   • 每年雷雨季前检查模块状态，失效时立即更换；
   • 建议前端加装小型断路器，防止非雷击事故。

六、施耐德品牌优势

作为全球电气行业领导者，施耐德电涌保护器通过UL、CE等权威认证，具备：

• 高可靠性：采用优质元器件与工艺，适应-40℃~60℃宽温环境；
• 全生命周期服务：提供技术支持、定制化方案及18个月质保。

结语

施耐德EA9L 40R 3P+N电涌保护器凭借其卓越性能与智能化设计，为复杂电气系统提供了全面防护。无论是工业设备、商业建筑还是能源设施，该产品均可显著降低雷击与过电压风险，是用户值得信赖的选择。

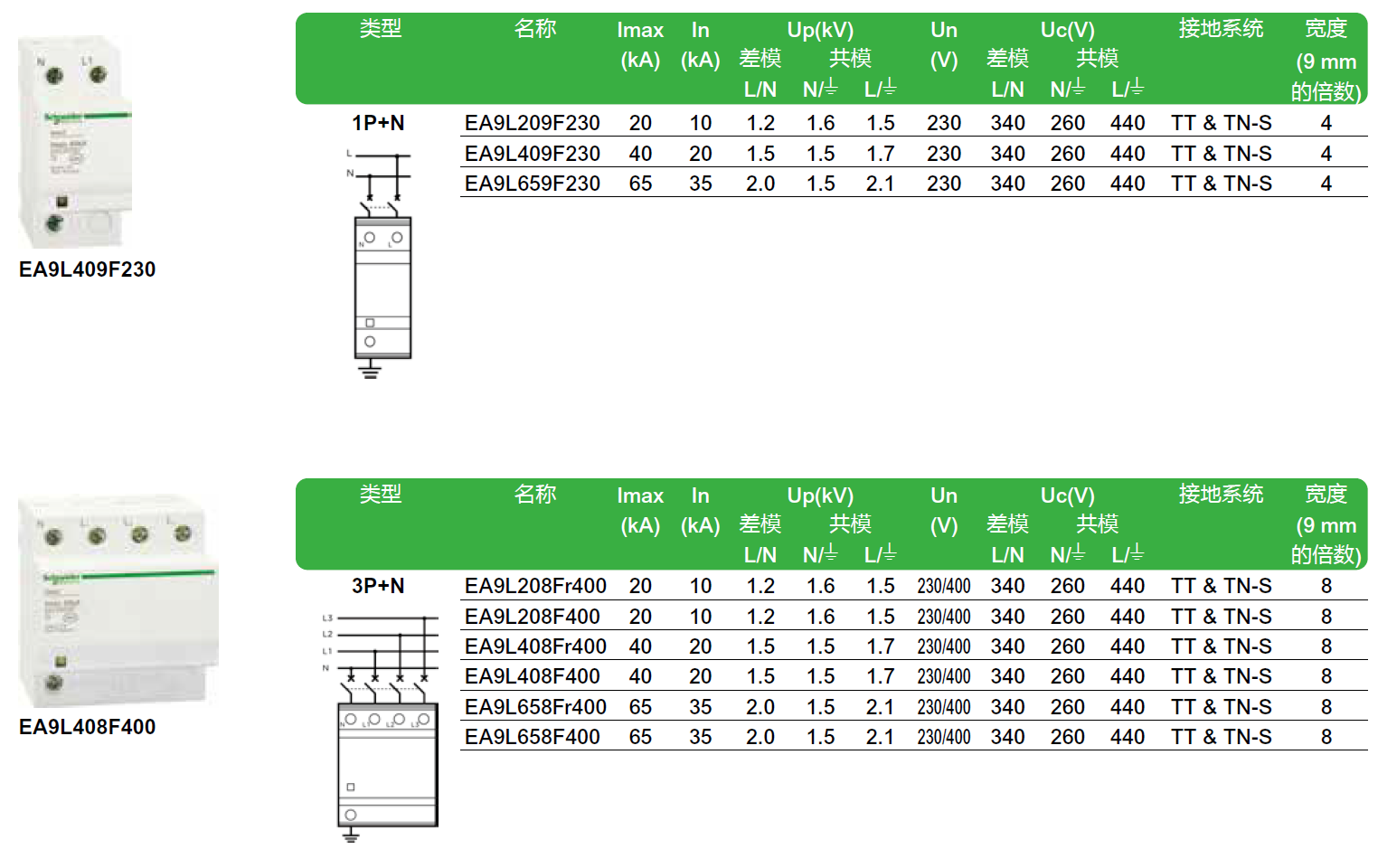

产品型号/产品号： EA9L 40 1P+N，EA9L 40 3P+N，EA9L 40r 3P+N，EA9L409F230 1P+N，EA9L408FR400 3P+N，EA9L408F400 3P+N
