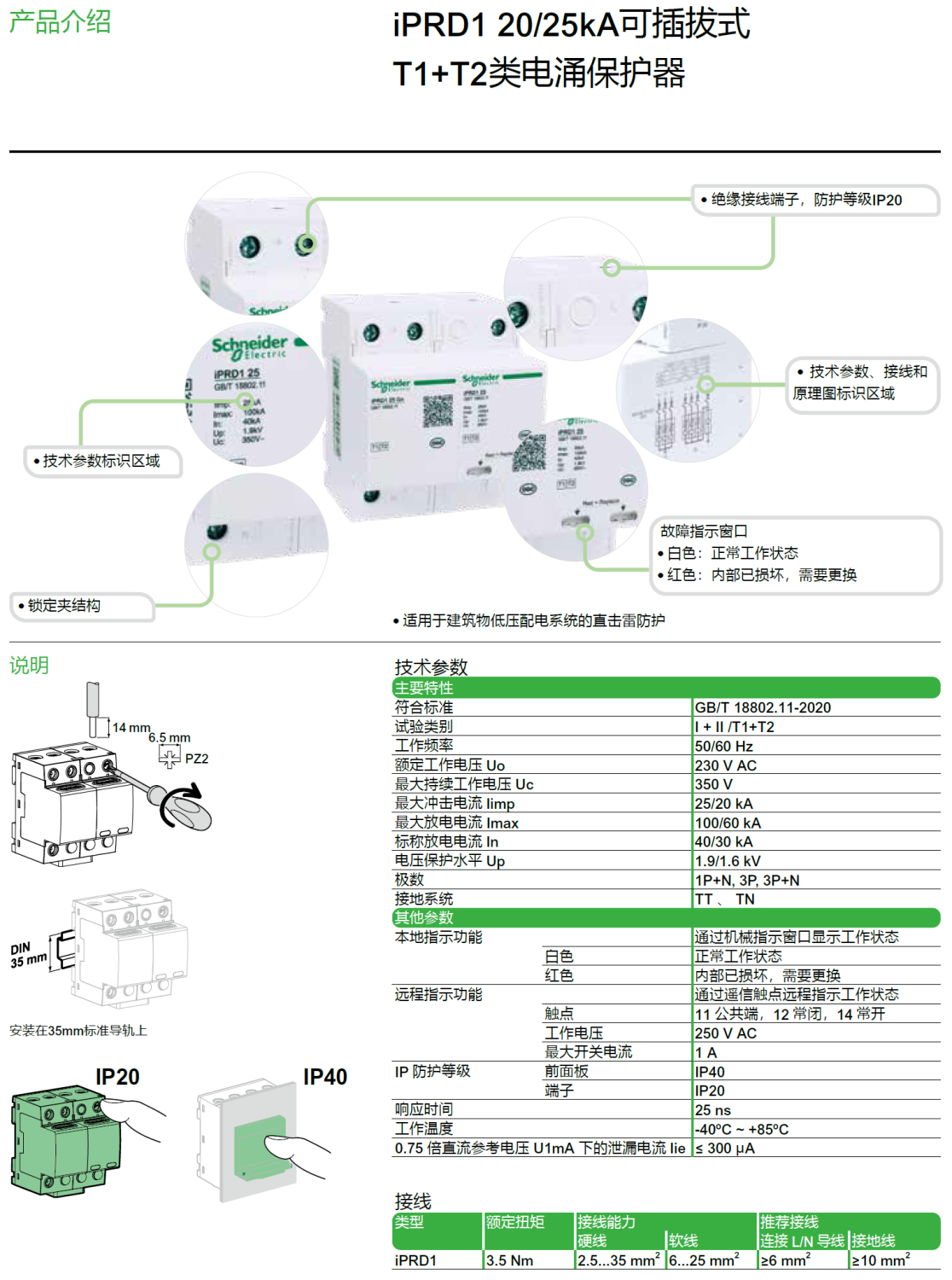

一、产品概述

施耐德电气推出的iPRD1 20R 3P+N是一款专为电源配电网络设计的可插拔式电涌保护器（SPD），属于T1+T2类复合防护型产品。其核心功能是通过共模与差模双重保护机制，有效抵御雷电浪涌和电网瞬态过电压对电气设备的损害，广泛应用于工业、建筑、数据中心等场景。

---

二、核心功能与技术参数

1. 双重防护设计（T1+T2类）

   • Type I级保护：针对直接雷击或电网传导的浪涌，提供20kA冲击放电电流（Iimp）和30kA标称放电电流（In），确保在极端环境下仍能稳定工作。
   • Type II级保护：通过MOV（金属氧化物压敏电阻）与GDT（气体放电管）组合技术，限制残压至<1.7kV（共模）和<1.5kV（差模），有效保护后端设备。

2. 可插拔架构

   • 支持导轨安装与端子直连，高度仅90mm，宽度144mm，深度66mm，适配紧凑型配电柜。
   • 配备远程指示窗口，通过红/白/绿三色标识实时显示运行状态，便于快速定位故障并更换模块。

3. 环境适应性

   • 工作温度范围-40℃至80℃，符合GB/T 18802.1-2011标准，适用于严苛工业环境。
   • IP40防护等级，防尘设计保障长期可靠性。

---

三、典型应用场景

• 工业配电系统：保护PLC、传感器等关键设备免受电网波动影响。
• 数据中心与机房：作为进线级SPD，与二级保护装置（如PRD8）级联，构建分层防护体系。
• 建筑电气系统：适用于TT接地系统的户外灯杆、配电箱等场景，满足《建筑物防雷设计规范》要求。

---

四、安装与维护优势

• 便捷更换：模块化设计支持快速拆卸，无需断电即可完成维护，减少停机时间。
• 标准化接口：支持2.5-50mm2硬线或2.5-35mm2软线接线，兼容多种电缆规格。
• 环保合规：符合欧盟RoHS、REACH法规及中国RoHS标准，助力绿色可持续发展。

---

五、总结

施耐德iPRD1 20R 3P+N凭借其高性能、模块化设计和智能化运维特性，成为电源系统浪涌防护的优选方案。无论是工业环境还是商业建筑，该产品均可提供从Type I到Type II的全方位保护，显著降低雷电灾害风险。

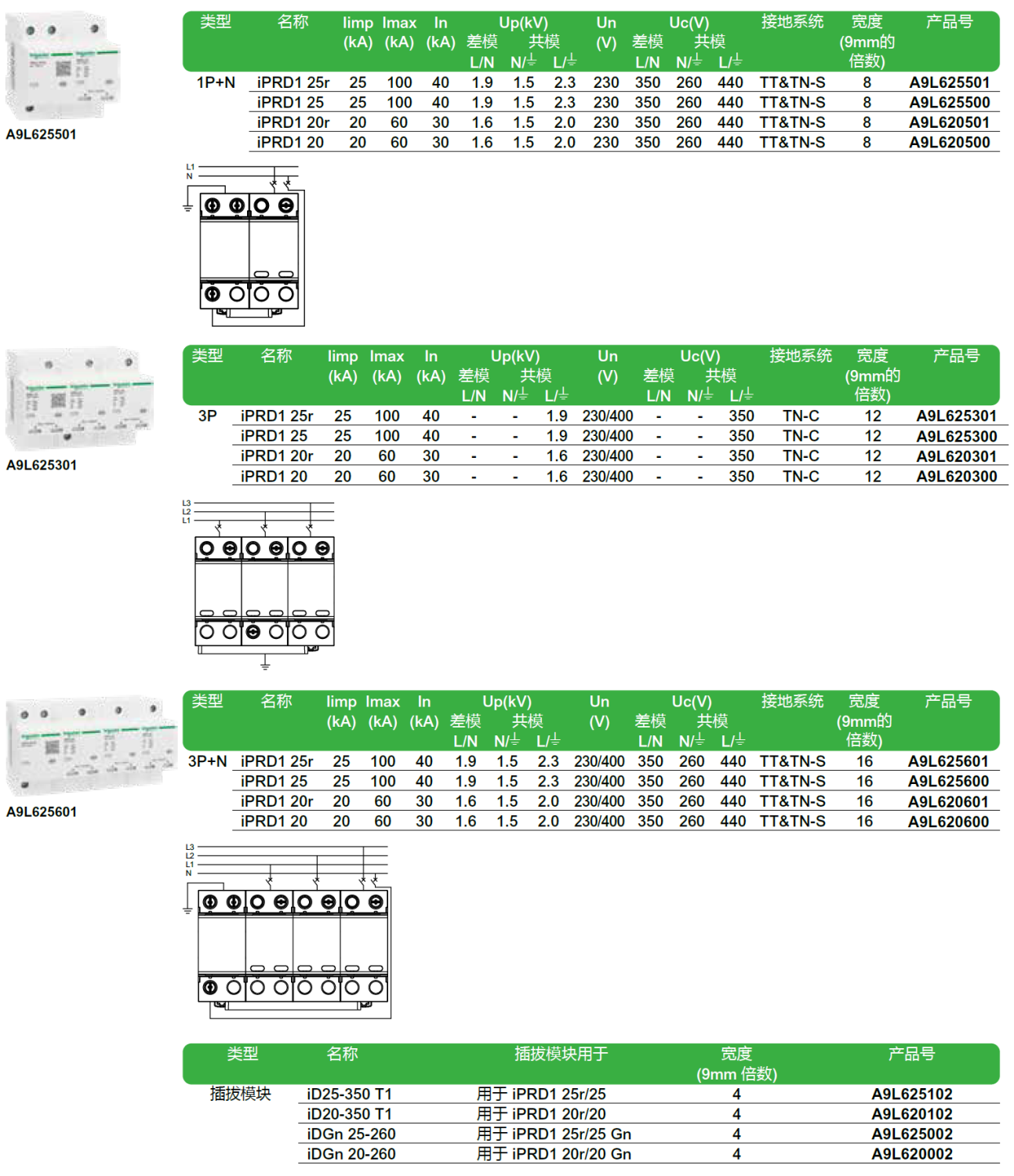

产品型号/产品号： iPRD1 20r 3P+N（A9L620601），iPRD1 20 3P+N（A9L620600），iPRD1 20r 3P（A9L620301），iPRD1 20 3P（A9L620300），iPRD1 20r 1P+N（A9L620501），iPRD1 20 1P+N（A9L620500）
