一、监控系统防雷核心方案

1. 前端设备防护

   • 直击雷防护：在室外摄像机立杆顶部安装避雷针（滚球法保护半径≥60米），接地电阻≤10Ω。若摄像机处于开阔地带，需通过金属杆或镀锌扁钢引下线实现等电位连接。
   • 感应雷防护：
     • 电源线：在摄像机电源进线端安装C级电源电涌保护器（如CSHBFL-M385/402），抑制雷电波侵入。
     • 信号线：采用二合一电涌保护器（如CSHBFL-SV2/024），保护网络传输线路。
     • 控制线：对带云台的摄像机，加装RS485控制线路防雷器，防止电磁干扰。

2. 传输线路防护

   • 光缆传输：优先选用铠装光缆，两端金属加强芯接地，屏蔽层通过接地排连接。
   • 网线/电源线：穿金属管埋地敷设，金属管两端接地，降低感应雷影响。

3. 中心机房防护

   • 电源分级防护：
     • 总配电房安装第一级电源避雷箱（40kA通流容量），楼层端子箱设第二级防护（20kA），设备前端配置第三级精细防护（10kA防雷插座）。
   • 信号线路防护：在硬盘录像机（NVR）视频输入口、RS232/RS485接口安装专用信号避雷器，防止浪涌破坏。

二、消防告警系统防雷关键措施

1. 电源与信号防护

   • 三级电源防护：

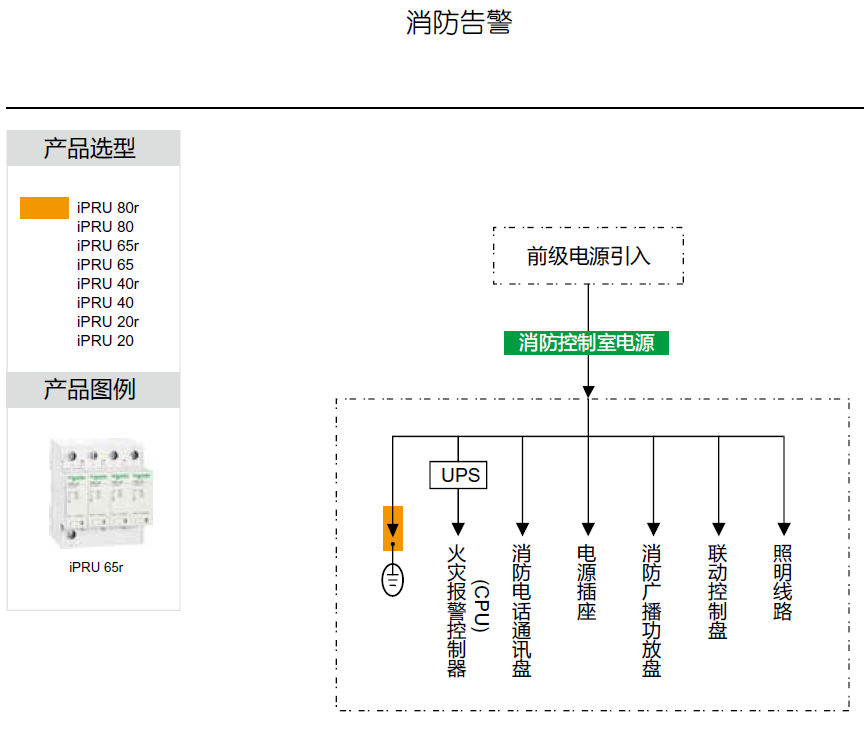

     • 总配电房→楼层端子箱→消防主机，逐级安装电涌保护器（如CSHBFL-M385/40），接地电阻≤1Ω。
   • 联动设备保护：

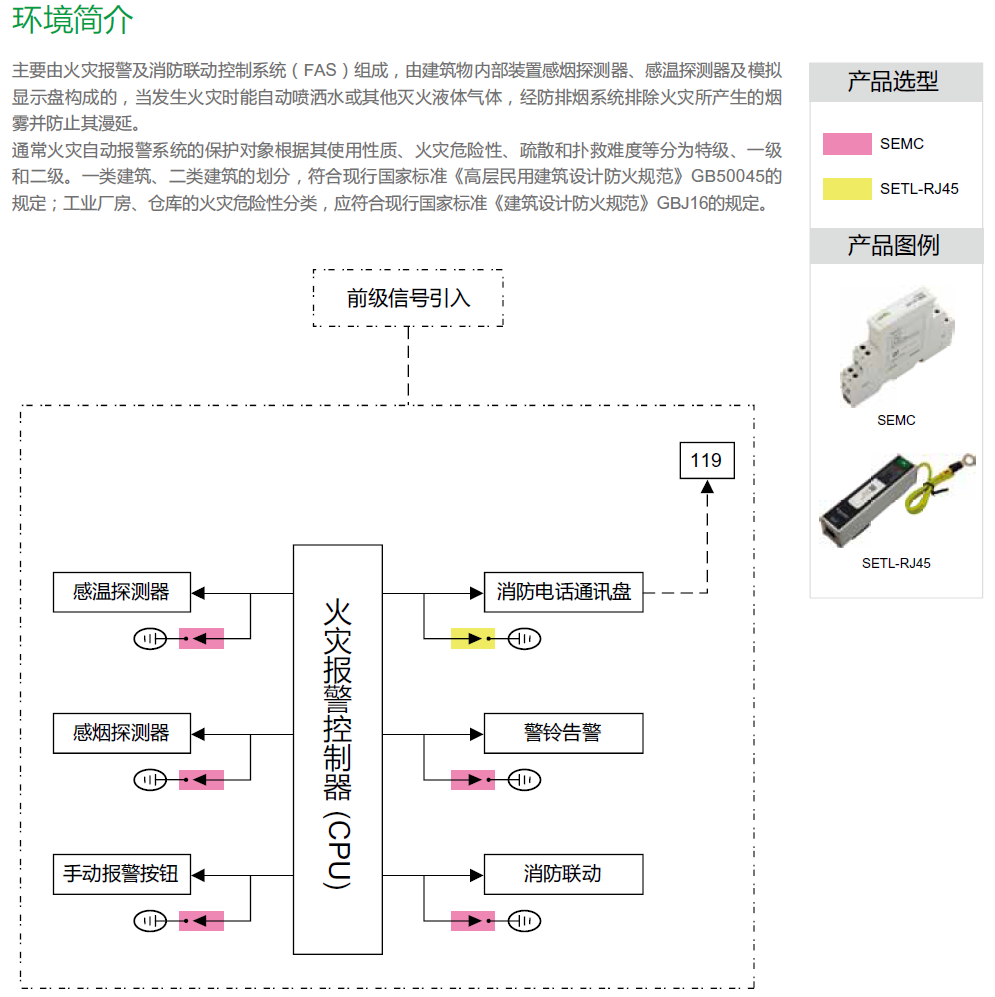

     • 喷淋泵、烟感探测器等设备电源端加装直流电源避雷器（如CSHBFL-DCAC/10），传输线路串接信号避雷器。

2. 接地与屏蔽设计

   • 消防控制室采用联合接地系统（接地电阻≤1Ω），设备金属外壳与接地网连接，形成等电位环境。
   • 电缆桥架、金属管道等均需可靠接地，减少地电位反击风险。

3. 智能监测与联动

   • 集成雷电监测传感器，实时预警雷电活动，联动关闭非必要设备并启动应急程序。
   • 通过物联网云平台实现消防与监控系统的联动，如火灾报警时自动切换监控画面至应急通道。

三、一体化集成方案优势

1. 全链路防护覆盖

   • 从雷电监测、入侵路径拦截到设备级防护，形成“监测-预警-防护”闭环。
   • 支持光纤传输+铠装电缆混合方案，兼顾高速数据传输与抗干扰能力。

2. 智能运维管理

   • 通过双色LED指示灯+物联网平台，实时显示设备状态，故障自动派单维修。
   • 历史雷电数据存储6个月，支持Excel导出分析，优化防护策略。

3. 工业级可靠性

   • 设备防护等级达IP67，工作温度覆盖-40℃~+85℃，耐受盐雾、振动等恶劣环境。

四、实施与维护建议

1. 部署要点

   • 避雷针与接地体安装需符合GB50057标准，接地线截面积≥16mm2。
   • 信号线与电源线严格区分，避免接反导致功能异常。

2. 定期维护

   • 每季度检查接地电阻、避雷器状态，雷击计数器超阈值时立即更换模块。
   • 支持固件远程升级，适配新型网络协议。

结语

监控系统与消防告警一体化防雷方案通过“多级防护+智能监测+全场景适配”，为关键基础设施提供从雷电预警到设备保护的完整解决方案。无论是应对极端天气、电网波动，还是保障公共安全连续运行，该方案均能显著降低雷电灾害风险，提升系统可靠性。
