一、前端设备防护：直击雷与感应雷双重防御

1. 直击雷防护

   • 在摄像机立杆顶部安装避雷针（滚球法保护半径≥60米），接地电阻≤10Ω。避雷针与立杆一体成型，采用φ25mm镀锌圆钢或热镀锌钢管，确保抗腐蚀性与导电性。
   • 若摄像机位于开阔地带且无高层建筑保护，需通过金属杆或镀锌扁钢引下线实现等电位连接。

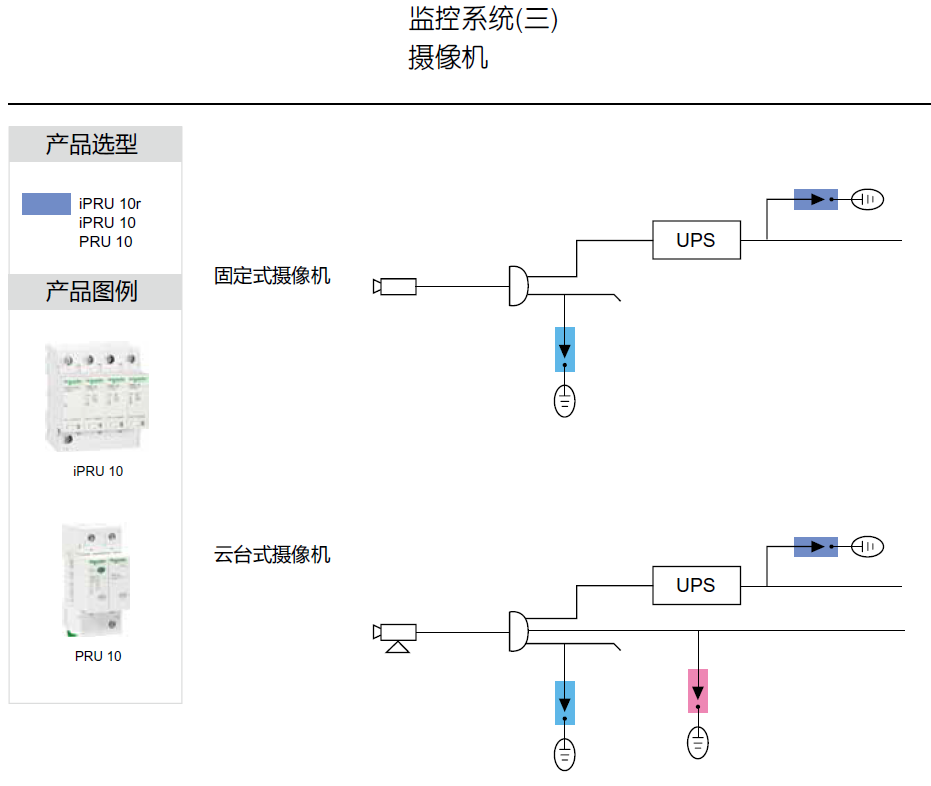

2. 感应雷防护

   • 电源线路：摄像机电源进线端安装C级电源电涌保护器（如CSHBFL-M385/20），抑制雷电波侵入；若电源传输距离＞15米，摄像机端需额外加装低压直流避雷器。
   • 信号线路：视频线、控制线（如RS485）加装二合一/三合一电涌保护器（如CSHBFL-SV2），保护接口免受浪涌冲击。
   • 设备箱屏蔽：设备箱采用不锈钢材质，内部安装铝板屏蔽层，并通过接地铜排与接地网连接，形成等电位环境。

二、传输线路防护：降低雷电侵入风险

1. 电源线：采用铠装电缆埋地敷设，金属管两端接地，降低感应雷影响。
2. 信号线：
   • 网络摄像机优先使用光纤传输，两端金属加强芯接地；若采用同轴电缆，需穿金属管屏蔽并单端接地。
   • 长距离传输时，每隔100米增加接地连接点。

三、监控中心防护：三级电源与信号线路保护

1. 电源分级防护：
   • 第一级（总配电）：安装三相电源避雷箱（通流容量80kA@8/20μs）；
   • 第二级（楼层配电）：配置模块式电源电涌保护器（通流容量40kA）；
   • 第三级（设备前端）：设备端安装精细电源防雷插座（通流容量10kA）。
2. 信号线路防护：
   • 视频输入口、RS232/RS485接口安装组合式信号避雷器，保护硬盘录像机（NVR）等终端设备。

四、设备选型与安装规范

1. 防雷器选型：
   • 电源SPD推荐C级+D级组合（如CSHBFL-M385/20+10kA防雷插座），信号SPD选择IP20防护等级的二合一/三合一产品。
   • 千兆网络摄像机可选用千兆网络电源二合一防雷器（如CSHBFL-SV2），集成低残压设计，保障网络稳定性。
2. 接地要求：
   • 立杆接地电阻≤10Ω，采用垂直接地极+减阻剂方案优化高土壤电阻率区域；
   • 监控中心设备金属外壳与等电位接地带连接，间距≥1米。

五、智能运维与长效管理

1. 物联网集成：通过防雷云平台实时监测雷电活动，联动关闭非必要设备并启动应急程序。
2. 定期维护：
   • 每季度检查接地电阻、避雷器状态，雷击计数器超阈值时立即更换；
   • 支持固件远程升级，适配新型网络协议（如IPv6）。

结语

监控系统摄像机防雷方案通过“多级防护+智能监测+全场景适配”，为设备提供从直击雷拦截到信号传输的全链路保护。无论是应对极端天气、电网波动，还是保障公共安全连续运行，该方案均能显著降低雷电灾害风险，提升系统可靠性。
