一、设计原则与防护框架

1. 综合防护原则
   方案遵循《建筑物防雷设计规范》（GB 50057）及《医院建筑防雷技术规范》（GB 50343），采用“前端分流+传输屏蔽+末端精细保护”策略，构建覆盖直击雷、感应雷、地电位反击的全链路防护体系。

2. 负荷分级与供电可靠性

   • 门诊主楼电源系统需满足一级负荷供电要求，包括挂号系统、分诊台、应急照明等关键设备，采用双路市电+柴油发电机组+UPS不间断电源冗余设计，确保雷电期间持续供电。
   • 特别重要负荷（如手术室、ICU）增设独立应急电源，严禁与其他负荷接入同一供电系统。

二、直击雷防护方案

1. 接闪器部署

   • 在门诊主楼屋顶安装φ30mm镀锌圆钢避雷针，通过立杆接地引下线与接地网连接，保护半径≥60米。
   • 高架区域利用金属结构（如钢梁）作为接闪器，形成网格化防护。

2. 接地系统优化

   • 采用垂直接地极+降阻剂方案，接地电阻≤1Ω（高土壤电阻率区域），接地网面积≥50m×50m。
   • 门诊主楼接地网与医院综合接地网连接，确保等电位。

三、电源线路防护措施

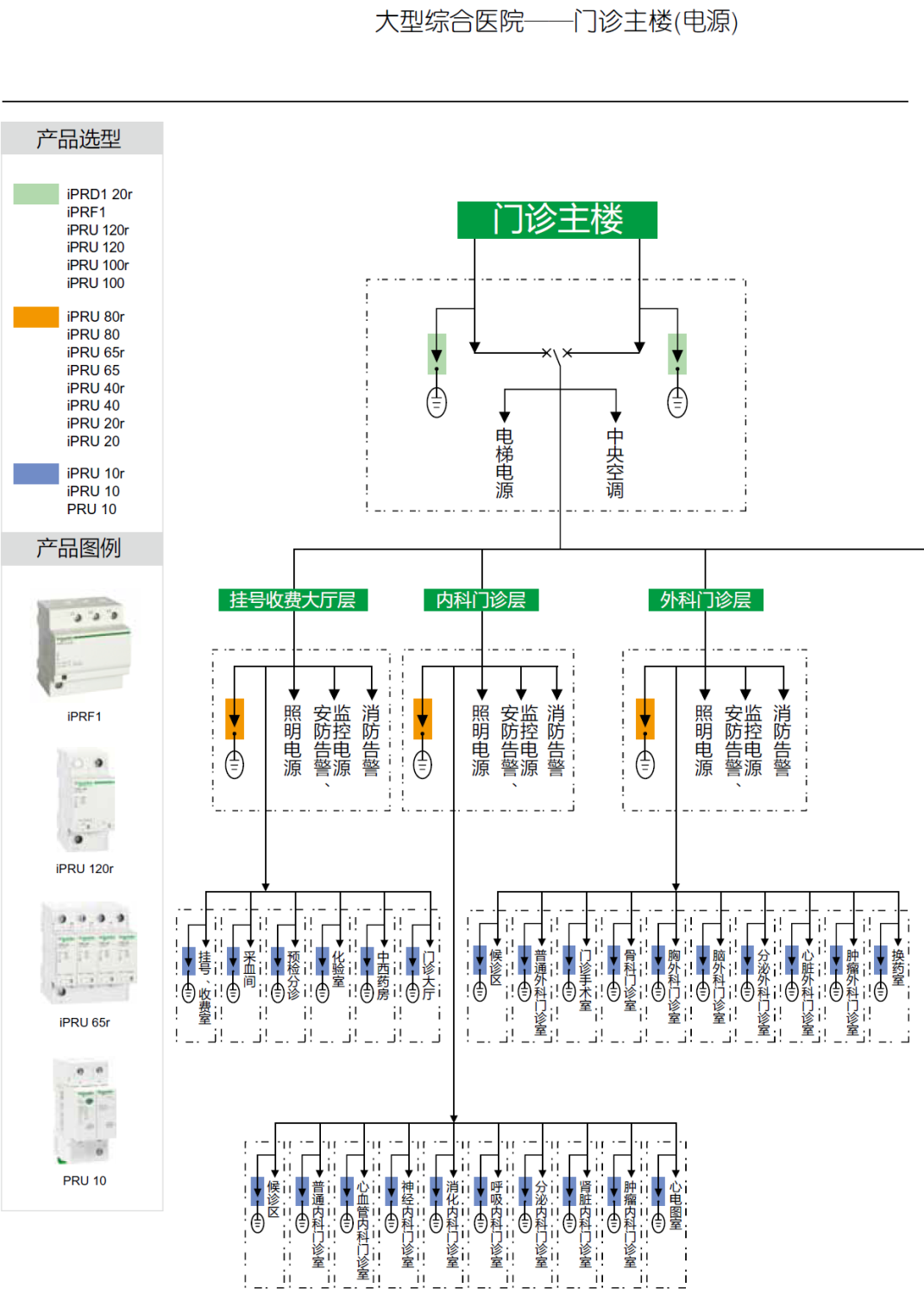

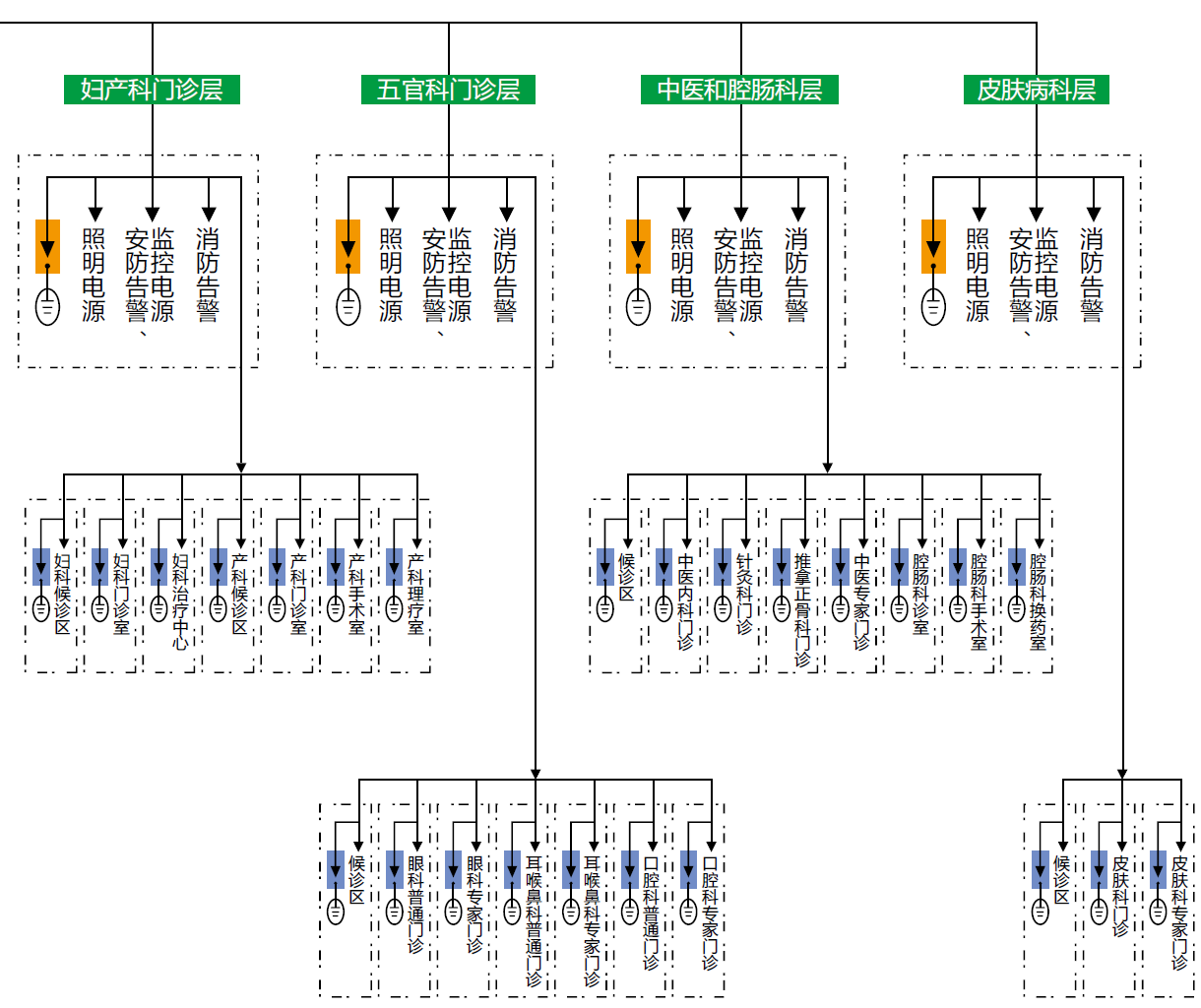

1. 分级SPD配置

   • 一级防护（总配电）：安装三相电源避雷箱（通流容量80kA@8/20μs），保护UPS及总配电柜。
   • 二级防护（楼层配电）：配置模块式电源电涌保护器（通流容量40kA），覆盖CT、MRI等高敏感设备供电线路。
   • 三级防护（设备前端）：设备端加装精细电源防雷插座（通流容量10kA），保护终端仪器。

2. 冗余供电设计

   • 采用双回路供电+UPS不间断电源，UPS容量≥50kVA，确保雷电期间设备持续运行。
   • 关键设备（如手术室、ICU）配置发电机组，应急供电时间≥1小时。

四、等电位连接与屏蔽措施

1. 等电位连接

   • 将门诊主楼内的金属管道、设备外壳、电气装置外露可导电部分与防雷接地装置连接，消除电位差。
   • 机房设置局部等电位端子板，连接金属门窗、金属框架及设备外壳。

2. 电磁屏蔽

   • 对CT、MRI等高敏感设备机房采用金属屏蔽网，屏蔽层可靠接地。
   • 弱电井、线槽采用金属材质，减少电磁干扰。

五、智能运维与长效管理

1. 物联网集成

   • 部署防雷云平台，实时监测雷电活动、接地电阻及SPD状态，联动关闭非必要设备并启动应急程序。
   • 历史雷电数据存储6个月，支持Excel导出分析，优化防护策略。

2. 定期维护与检测

   • 每季度检查接地电阻、避雷器状态，雷击计数器超阈值时立即更换模块。
   • 雷雨季前完成防雷装置检测，确保设备有效性。

六、实施建议与成本效益

1. 部署要点

   • 避雷针与接地体安装需符合GB 50057标准，接地线截面积≥16mm2。
   • 信号线与电源线严格区分，避免接反导致功能异常。

2. 成本效益

   • 初始投资约2.8万元（含防雷器、接地施工及安装调试），设备损坏率预计降低至3%以下，2年内收回成本。

结语

大型综合医院门诊主楼电源系统一体化防雷方案通过“多级防护+智能监测+全场景适配”，为设备提供从直击雷拦截到电源供电的全链路保护。无论是应对极端天气、电网波动，还是保障公共安全连续运行，该方案均能显著降低雷电灾害风险，提升系统可靠性。

大型综合医院 门诊主楼电源系统防雷方案设计依据

IEC62305《雷电保护标准》
GB50057-2010 《建筑物防雷设计规范》
YD5068-98《移动通信基站防雷与接地设计规范》
YD5078-98《通信工程电源系统防雷技术规定》
GB50343-2012 《建筑物电子信息系统防雷技术规范》
GA173-2002《计算机信息系统防雷保安器》
GB50174-2008《计算机房防雷设计规范》
GB2887-2011《计算机场地技术条件》
