一、产品概述

VSPC MOV 2CH 24V R 是德国魏德米勒（Weidmuller）专为交直流信号回路设计的电涌保护模块，属于其VSPC系列的核心产品之一。该模块基于 MOV（金属氧化物压敏电阻）技术 ，可有效抑制瞬态过电压对敏感电子设备的冲击，适用于工业自动化、测量控制系统等场景的24V交直流信号保护需求。

二、核心技术与参数

1. 双通道设计：
   模块提供2个独立保护通道，支持同时保护两路信号回路，适用于差分信号或双线制系统。其紧凑型结构（宽度仅17.8mm）可节省控制柜内空间，满足高密度安装需求。

2. 交直流兼容性：
   支持24V交流（AC）和直流（DC）信号保护，最大持续工作电压（Uc）为35V DC/27.5V AC，电压保护水平（Up）低至850V，确保信号传输的稳定性。

3. 高防护性能：

   • 放电电流能力：导线-PE间可承受2.5kA（8/20μs波形），雷击浪涌电流（10/350μs）达0.2kA。
   • 符合IEC 61643-21标准，通过C1-C3等级认证，可应对多重电涌干扰场景
     。

4. 智能化功能：

   • 配备光学状态指示器（绿色正常/红色故障），便于快速诊断模块健康状态。
   • 支持插拔式更换设计，无需工具即可维护，减少停机时间。

三、应用场景与优势

1. 工业自动化系统：
   适用于PLC、传感器、变频器等24V控制信号的防雷保护，防止因电涌导致的误动作或硬件损坏。例如，在数据中心低压配电系统中，同类VSPC模块通过纤薄模组设计解决了柜内空间局限性问题。

2. 新能源领域：
   尽管该模块主要针对低电压信号，但其技术原理与魏德米勒光伏专用电涌保护器（如VARITECTOR PU系列）一脉相承，均采用MOV+GDT复合技术，兼顾快速响应与高能量泄放能力。

3. 可靠性保障：

   • 阻燃等级达到UL 94 V-0，工作温度范围-40℃至70℃，适应严苛工业环境。
   • 模块化设计支持与VSPC BASE底座（如8951790000）灵活组合，扩展性强。

四、行业价值与创新

魏德米勒VSPC系列深耕电涌保护领域多年，其24V交直流信号保护模块的推出，填补了低电压精密设备防护的市场空白。通过 联合电位接点设计 和 多级保护集成 ，该产品将故障率降至更低水平，同时减少系统规划复杂度。

五、总结

VSPC MOV 2CH 24V R凭借其 高精度保护 、 紧凑结构 和 智能化运维特性 ，成为工业信号回路防护的理想选择。

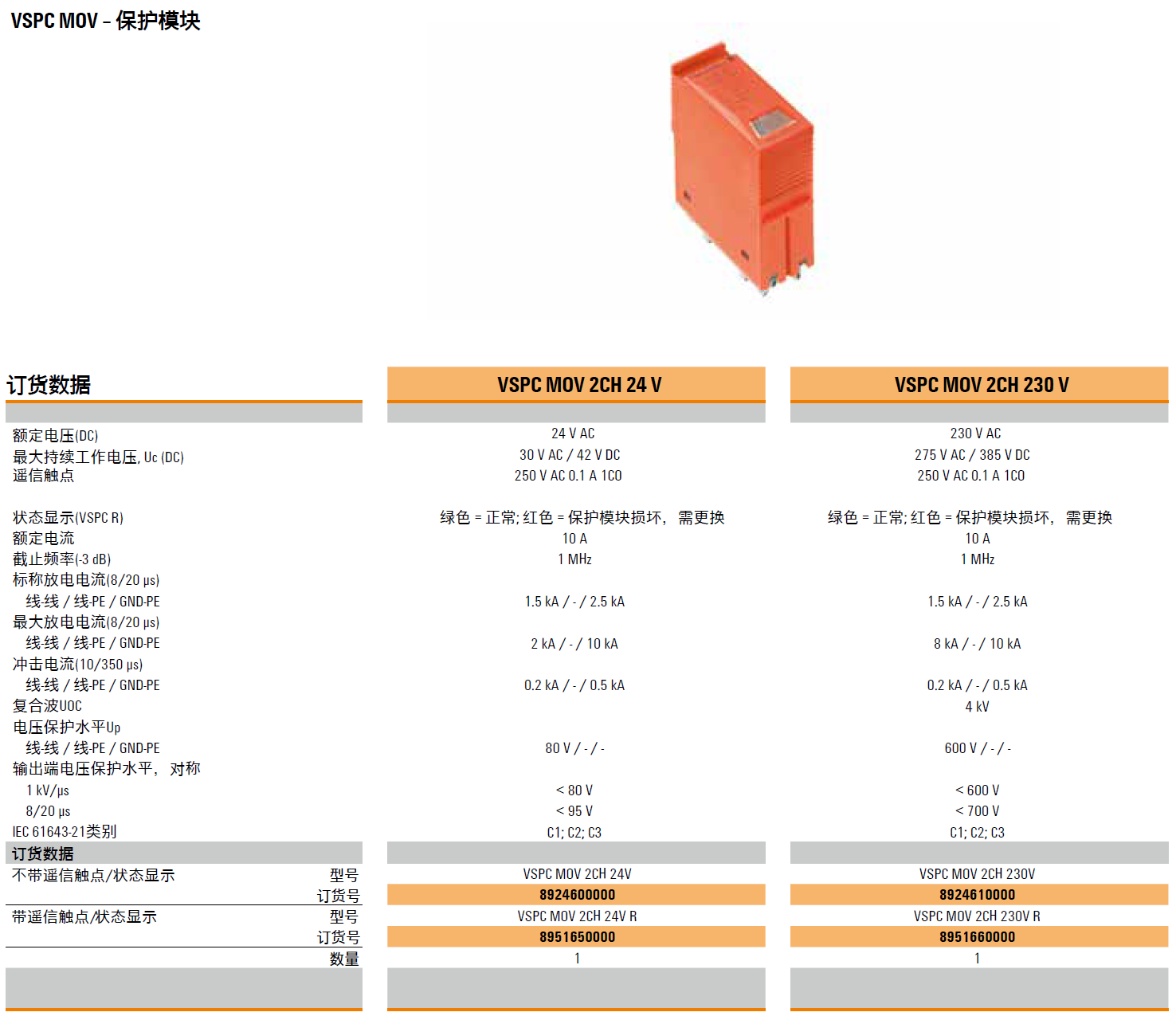

产品型号(货号)：VSPC MOV 2CH 24V(8924600000)，VSPC MOV 2CH 24V R(8951650000)，VSPC MOV 2CH 230V(8924610000)，VSPC MOV 2CH 230V R(8951660000)
