一、产品概述

VPU III R 230V/6KV AC是魏德米勒专为交流230V低压系统设计的III级（D级）电涌保护器，符合IEC 61643-11标准。其核心功能包括：

• 额定电压：230V AC（50/60Hz）

• 最大放电电流（Imax）：3kA（8/20μs）

• 电压保护水平（Up）：≤1.5kV

• 响应时间：≤25ns

• 保护模式：L-L、L-N、L-PE、N-PE全模式保护

该产品采用模块化设计，支持DIN导轨安装，适配工业配电柜的紧凑空间需求。

二、核心技术特点

1. 多级防护架构
   内置压敏电阻（MOV）与气体放电管（GDT）协同工作，实现能量分级泄放，确保设备在10/350μs雷电流冲击下的安全。

2. 智能状态指示
   配备可视化的机械状态窗口（绿色/红色）及远程信号触点（NC/NO），支持实时监控保护模块健康状态，便于运维人员快速排查故障。

3. 热脱扣保护
   当MOV因过载发热时，内置热熔断机制可自动切断故障模块，避免起火风险，符合VDE 0100-534安全标准。

4. 宽温域适应性
   工作温度范围-40℃至+80℃，适用于高寒、高温等严苛工业环境。

三、典型应用场景

1. 工业自动化系统
   保护PLC、变频器、伺服驱动器等精密控制设备免受电网浪涌干扰。

2. 可再生能源电站
   应用于光伏逆变器、风电变流器的交流输出端，提升系统可靠性。

3. 通信基础设施
   为基站、数据中心UPS系统提供次级电涌防护，保障数据传输稳定性。

4. 轨道交通
   适配信号控制系统、站台供电设备，满足EN 50155铁路标准要求。

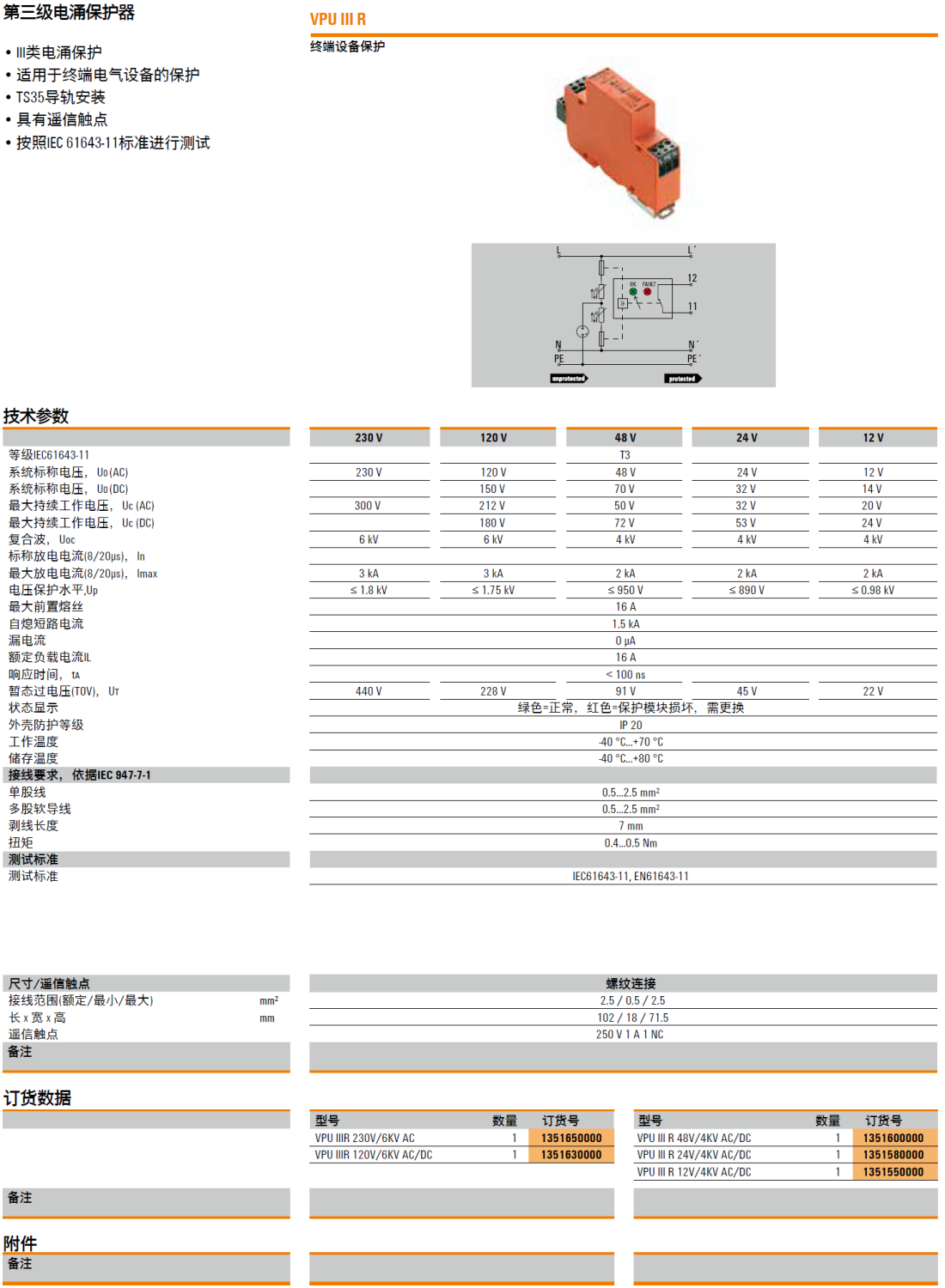

四、技术参数对比

五、选型与安装建议

• 系统匹配：建议与III级（D级）SPD（如魏德米勒PT系列）配合使用，构建分级防护体系。

• 接地要求：保护器PE端需通过≥16mm2铜缆接入独立接地网，接地电阻≤4Ω。

• 维护周期：常规环境每12个月检测一次，沿海/高污染区域缩短至6个月。

结语

魏德米勒VPU III R 230V/6KV AC电涌保护器通过德国VDE认证及中国GB/T 18802.11标准，将高效防护与智能诊断功能深度融合。

产品型号(货号)：VPU III R 230V/6KV AC(1351650000)，VPU III R 120V/6KV AC/DC(1351630000)，VPU III R 48V/4KV AC/DC(1351600000)，VPU III R 24V/4KV AC/DC(1351580000)，VPU III R 12V/4KV AC/DC(1351550000)
