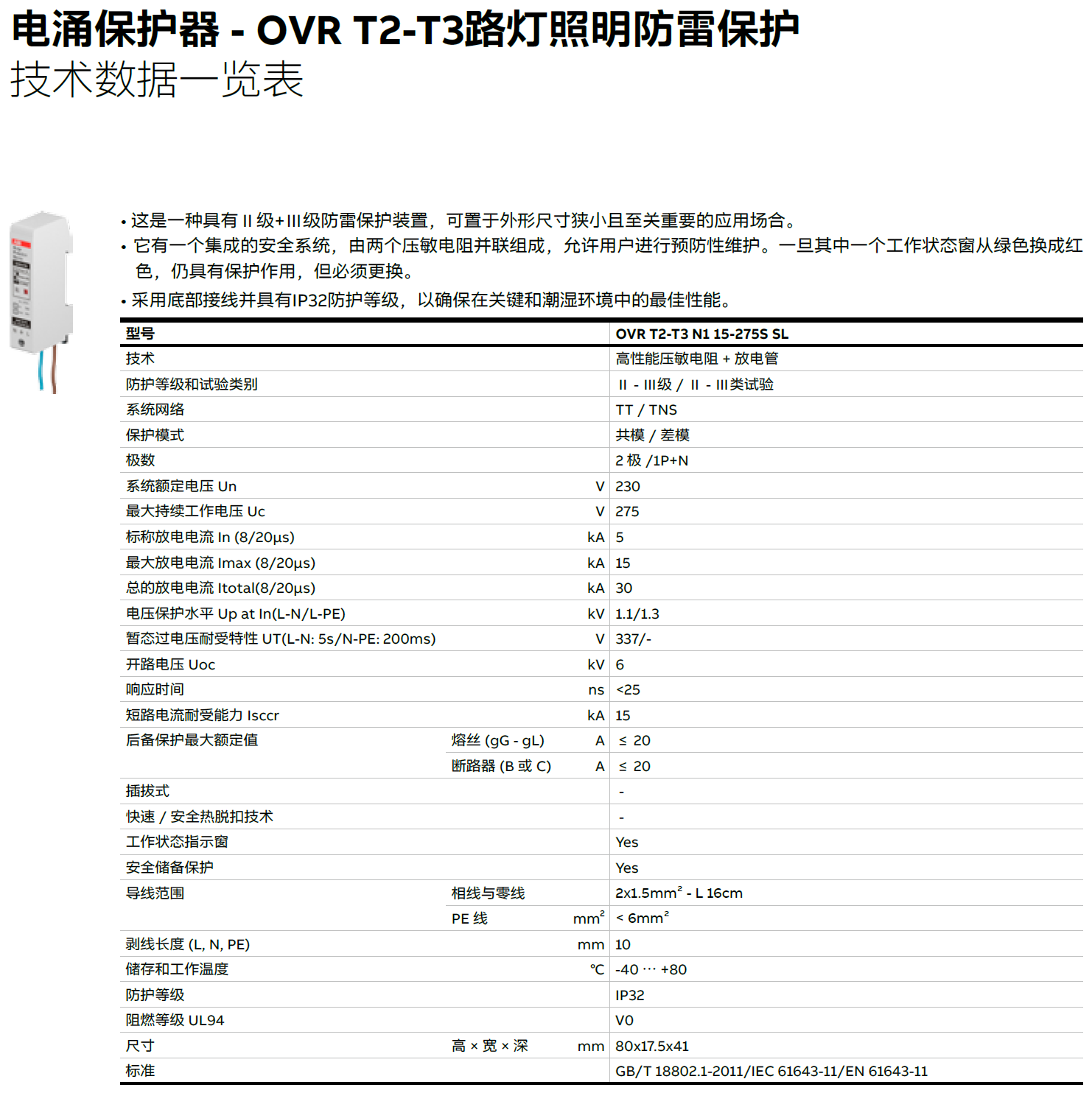

一、产品概述

OVR T2-T3 N1 15-275S SL是ABB OVR系列中的一款多功能电涌保护器，专为路灯照明防雷保护和低压配电系统（LPS）设计，适用于单相电网的T2/T3级防护。其核心功能包括：

• 多级防护能力：结合T2（配电级）与T3（终端级）防护，覆盖从主配电柜到末端设备的全链路保护。

• 宽范围适配：额定电压275V（L-N），兼容5kA至1kA的放电电流能力，适应不同规模的电网需求。

• 模块化设计：紧凑型结构支持灵活安装，可集成于ABB System Pro M compact等配电箱中和外形尺寸狭小且至关重要的应用场所。

二、核心技术特点

1. 高性能浪涌吸收能力

   • 最大放电电流（Imax）达15kA（8/20μs波形），极限耐冲击电流（Iimp）达15kA（10/350μs波形），满足IEC 61643-11标准。

   • 电压保护水平（Up）低至≤1.5kV，显著降低残压对敏感设备的损害风险。

2. 智能化状态监测

   • 内置可视窗口和远程信号触点（SL版本），提供实时工作状态反馈（绿色/红色指示）。

   • 支持远程监控系统集成，便于运维人员快速定位故障模块。

3. 安全与可靠性

   • 采用热脱扣技术，在电涌冲击后自动断开失效模块，避免火灾风险。

   • 外壳材料符合UL94 V0阻燃标准，确保高温环境下稳定运行。

三、典型应用场景

1. 工业领域

   • 保护PLC、变频器、电机控制中心（MCC）等关键设备免受电涌冲击。

2. 建筑与基础设施

   • 应用于数据中心、医院、商业建筑的配电系统，保障不间断电源（UPS）和IT设备安全。

3. 可再生能源系统

   • 适配光伏电站、风电场的逆变器及并网配电环节，提升系统抗雷击能力。

四、安装与维护建议

• 安装要求：

  • 建议并联安装于配电箱主开关下游，接地阻抗需符合IEC 60364标准。

  • 导线截面积≥6mm2（铜芯），长度尽可能短以减少电感效应。

• 维护策略：

  • 定期检查状态指示器，及时更换失效模块。

  • 结合ABB Ability?数字化平台实现预测性维护，延长设备寿命。

五、结语

ABB OVR T2-T3 N1 15-275S SL电涌保护器以卓越的性能和智能化设计，重新定义了电涌防护的行业标准。其模块化架构、高可靠性及远程监控能力，不仅降低了运维成本，更为电力系统的连续性和设备安全提供了坚实保障。

产品型号：OVR T2-T3 N1 15-275S SL
