一、产品概述

ABB OVR T2-T3 3N 20-275 P TS QS 是ABB公司推出的高性能电涌保护器（SPD），专为三相电力系统设计，适用于工业、商业及公共设施的过电压防护。该产品属于ABB OVR系列，结合了T2（第二类）和T3（第三类）的防护特性，能够抵御直击雷、感应雷及操作过电压对设备造成的损害。

核心功能特点

1. 多级防护设计：T2-T3复合型结构提供多级能量泄放路径，兼顾高浪涌电流处理能力（如标称放电电流达5kA）和精细的残压控制。

2. 宽电压适应范围：支持最大持续电压275VAC，覆盖三相四线系统（3N），适用于20-275V的宽电压环境，保障复杂电网的稳定性。

3. 模块化与可扩展性：TS（端子状态指示）和QS（快速插拔）设计简化了安装与维护流程，支持热插拔更换，减少停机时间。

二、技术参数解析

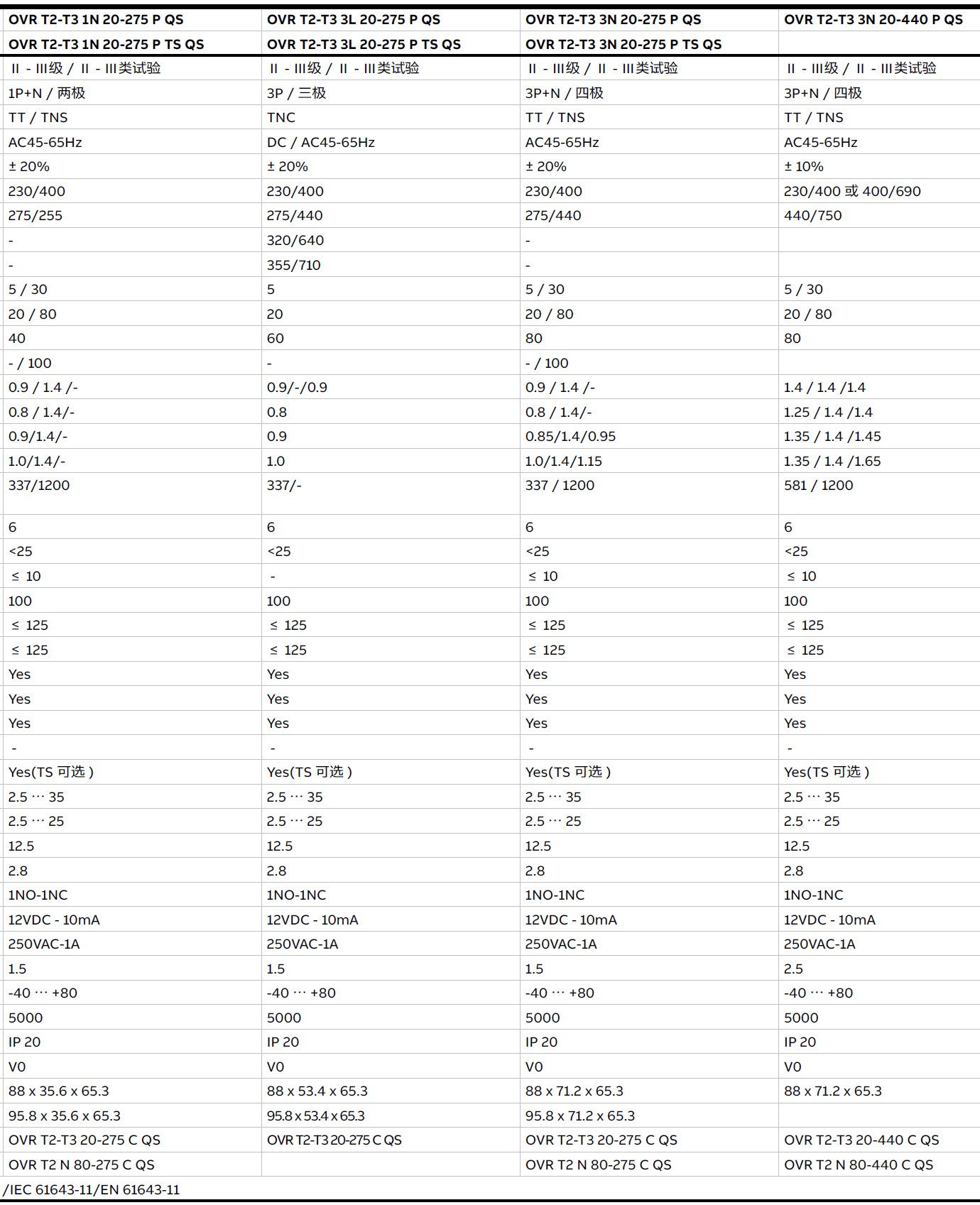

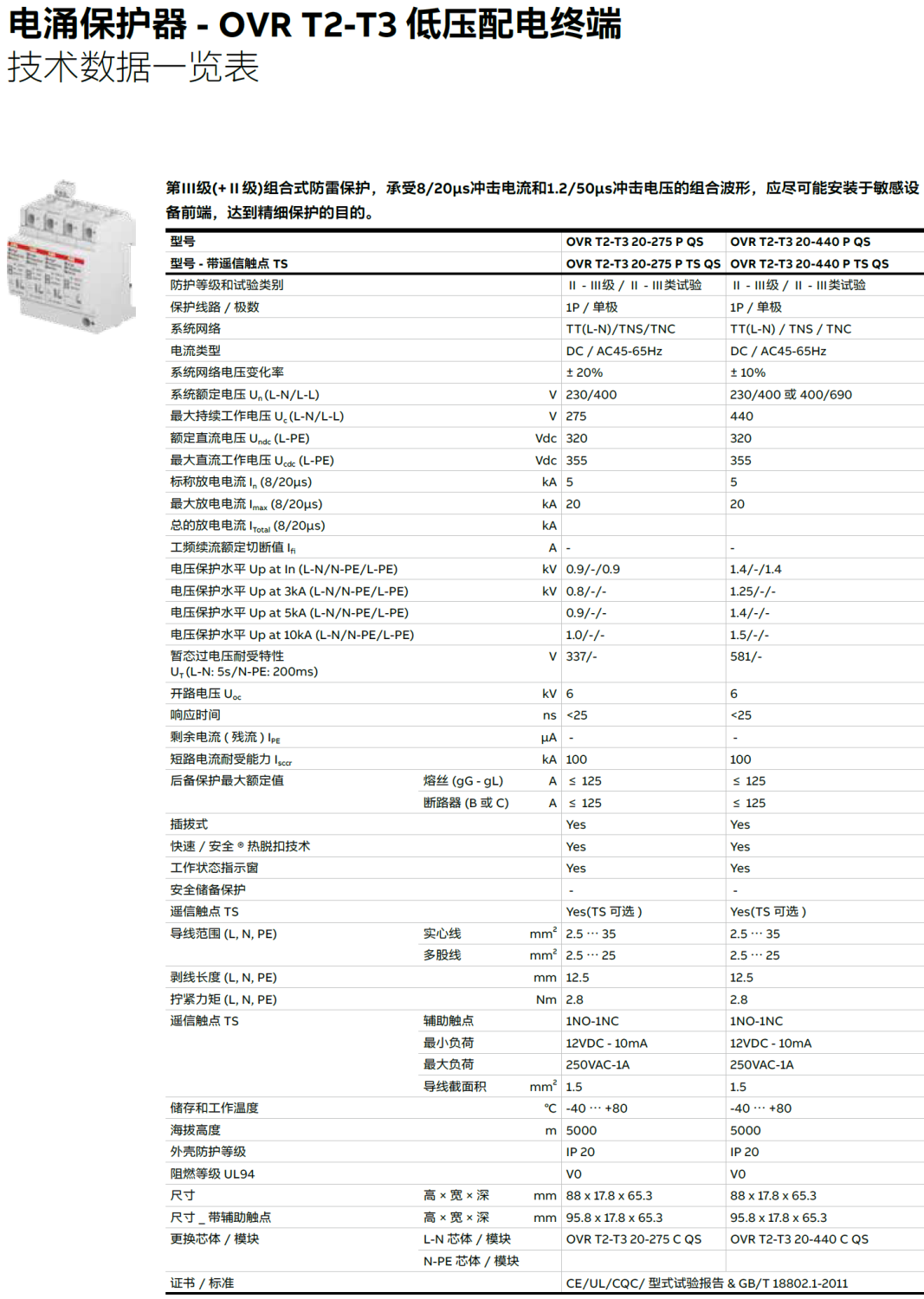

根据现有资料，ABB OVR系列的关键参数包括：

• 标称放电电流（In）：5kA（T3级），满足IEC 61643标准对第二类防护的要求。

• 最大持续工作电压（Uc）：275VAC，高于常规255VAC设计，适应更高电压波动场景。

• 极数配置：3N+P结构，全面保护三相线路及中性线。

三、典型应用场景

1. 工业控制系统：如PLC、变频器等精密设备的雷电及操作过电压防护。

2. 新能源设施：光伏逆变器、储能系统的直流侧与交流侧保护。

3. 通信基站：抵御雷击对通信设备及电源系统的干扰。

四、产品优势与竞品对比

• ABB品牌可靠性：依托ABB在电气领域的百年技术积累，产品通过多项国际认证（如UL、CE）。

• 智能化监控：TS端子状态指示功能可实时反馈保护模块的健康状态，便于预防性维护。

• 环保与兼容性：符合RoHS标准，适配主流配电柜的导轨安装需求。

五、安装与维护建议

• 安装位置：建议靠近被保护设备，缩短导线长度以降低残压。

• 定期检测：通过状态指示灯或专用测试工具检查模块老化情况，及时更换失效单元。

• 系统级防护：需与T1级（一级防护）SPD配合使用，构建完整的防雷体系。

六、注意事项

需注意，部分ABB OVR T2系列型号已停产，建议用户确认T2-T3是否为升级替代型号，并联系官方渠道获取最新技术文档。

通过上述分析可见，ABB OVR T2-T3 3N 20-275 P TS QS 电涌保护器凭借其高性能与模块化设计，成为复杂电力环境中过电压防护的理想选择。实际应用中需结合具体工况，合理规划防护层级与维护策略。

产品型号：OVR T2-T3 20-275 P QS，OVR T2-T3 20-275 P TS QS，OVR T2-T3 20-440 P QS，OVR T2-T3 20-440 P TS QS，OVR T2-T3 1N 20-275 P QS，OVR T2-T3 1N 20-275 P TS QS，OVR T2-T3 3L 20-275 P QS，OVR T2-T3 3L 20-275 P TS QS，OVR T2-T3 3N 20-275 P QS，OVR T2-T3 3N 20-275 P TS QS，OVR T2-T3 3N 20-275 P QS
