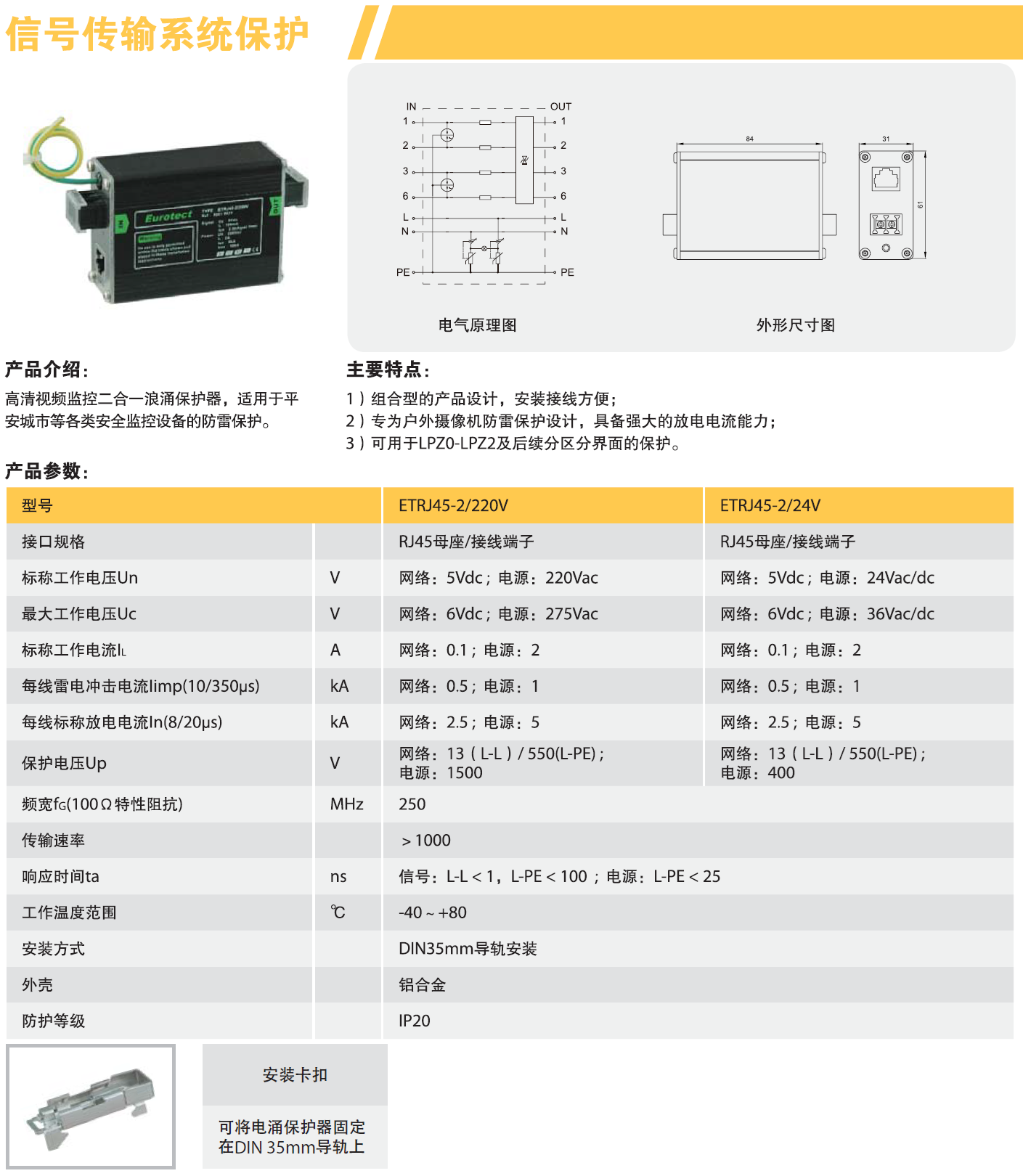

一、产品概述

ETRJ45-2/24V是专为监控系统设计的二合一防雷器，集视频信号防雷与电源防雷功能于一体，适用于24V直流电源的监控设备。其接口为RJ45网线接口，可同时保护网络摄像机或网络传输线路的电源和信号线路免受雷电浪涌冲击。该产品采用多级串联式结构设计，符合IEC防雷标准，能够有效应对雷电直击、感应雷及电磁脉冲等多种威胁。

二、技术特点

1. 多级防护设计

   • 电源防护：通过氧化锌压敏电阻、气体放电管等元件，快速吸收并泄放雷电能量，保护设备电源电路。
   • 信号防护：采用稳压电路、阻抗匹配电路等技术，确保网络信号传输的稳定性与抗干扰能力。

2. 高性价比与可靠性

   • 价格区间为120-200元（质量优异的产品可达200元以上），兼顾成本与性能。
   • 工作指示灯实时显示状态，故障时阻值异常可快速定位并更换。

3. 兼容性与易用性

   • 支持24V直流电源输入，适配多种监控设备（如固定摄像机、红外一体机等）。
   • 体积小巧，接线简易，支持导轨式安装，适用于室内或室外环境。

三、应用场景

该防雷器广泛应用于以下场景：

• 公共场所：如商场、车站等室内外监控系统；
• 重要设施：机场、海关、军事基地等安防要求高的区域；
• 工业环境：需长期稳定运行的监控网络。

四、安装与维护建议

1. 安装要点

   • 防雷器需串联在设备前端，与摄像机距离建议≤0.5米，并确保接地良好（接地电阻≤4Ω）。
   • 输入端连接外线（电源/网线），输出端接入设备，PE地线需短、粗、直。

2. 维护与检测

   • 定期检查工作指示灯状态，若异常需及时更换；
   • 测试输入输出阻值（≤6Ω）及芯线对地阻值（≥10MΩ）以确认性能。

五、总结

ETRJ45-2/24V欧申二合一防雷器凭借其高效防护能力、兼容性及易维护性，成为监控系统防雷的理想选择。

产品型号：ETRJ45-2/220V，ETRJ45-2/24V
