产品概述

SI-024TR1-1x4 是 Eurotect（欧申）公司专为工业自动化、通信系统及复杂控制回路设计的四线制双绞线信号防雷器。该产品采用多级保护技术，支持四线信号线路的全模防护，适用于24V电压环境下的高灵敏度设备，如PLC、传感器、RS-485总线系统等，可有效抵御雷击、操作过电压及电磁干扰对系统的破坏。

核心技术与性能参数

1. 关键性能指标

• 额定电压：24V DC

• 每线雷电冲击电流（10/350μs）：2.5kA

• 每线标称放电电流（8/20μs）：10kA

• 频宽范围：≤6.8MHz

• 插入损耗：≤0.3dB

• 响应时间：≤1ns

• 保护线路：四线制双绞线，支持全模防护。

2. 多级防护架构

SI-024TR1-1x4 结合气体放电管（GDT）与瞬态抑制二极管（TVS），形成限压、箝位、隔离三重保护机制：

• 一级粗保护：通过气体放电管快速泄放大电流；

• 二级精细保护：TVS器件箝位残压至安全水平；

• 隔离设计：抑制高频干扰信号，提升传输稳定性。

3. 结构优势

• 紧凑模块化：尺寸约90×12.2×73mm，支持导轨或壁挂安装，适配各类工业控制柜；

• 高兼容性：支持RS-485、CAN总线等工业协议，适用于四线制传感器和复杂控制回路。

应用场景

1. 工业自动化系统：保护PLC、DCS及四线制传感器的信号线路，避免雷击或设备启停导致的过电压冲击；

2. 智能楼宇与安防：用于消防报警、视频监控系统的四线制信号防护，确保弱电系统稳定运行；

3. 能源与化工防爆区：适配本质安全电路，满足石油、化工等危险场所的防爆要求。

安装与维护指南

1. 安装规范

• 串联接线：将防雷器串联于信号源与设备之间，距离设备端≤0.5米以降低感应风险；

• 接地要求：接地线长度≤0.5米，截面积≥2.5mm2，接地电阻≤4Ω，推荐独立防雷接地网；

• 接线标识：

  • Surge/Line：连接信号输入端；

  • Protected/Equip：连接被保护设备；

  • 四线通道需按“1-1'、2-2'、3-3'、4-4'”对应，避免交叉或捆扎引发二次干扰。

2. 维护策略

• 状态监测：通过系统自检或专用工具（如CHECKMASTER 2）定期检测防雷器性能；

• 故障处理：若信号异常，断开防雷器后恢复则需立即更换，确保防护连续性。

品牌与技术支持

Eurotect（欧申）作为IEC标准制定参与者，依托法国与中国的高压实验室，提供符合IEC 61643及GB/T 18802标准的全系列防雷产品。其上海生产基地具备定制化生产能力，可满足工业场景对防护等级、接口类型及防爆性能的差异化需求。

总结

SI-024TR1-1x4 凭借四线制全模防护、超低残压及快速响应特性，成为24V工业信号线路防护的标杆产品。无论是高电磁干扰的工厂现场，还是严苛的防爆环境，该防雷器均能有效降低设备损坏风险，保障系统长期稳定运行。

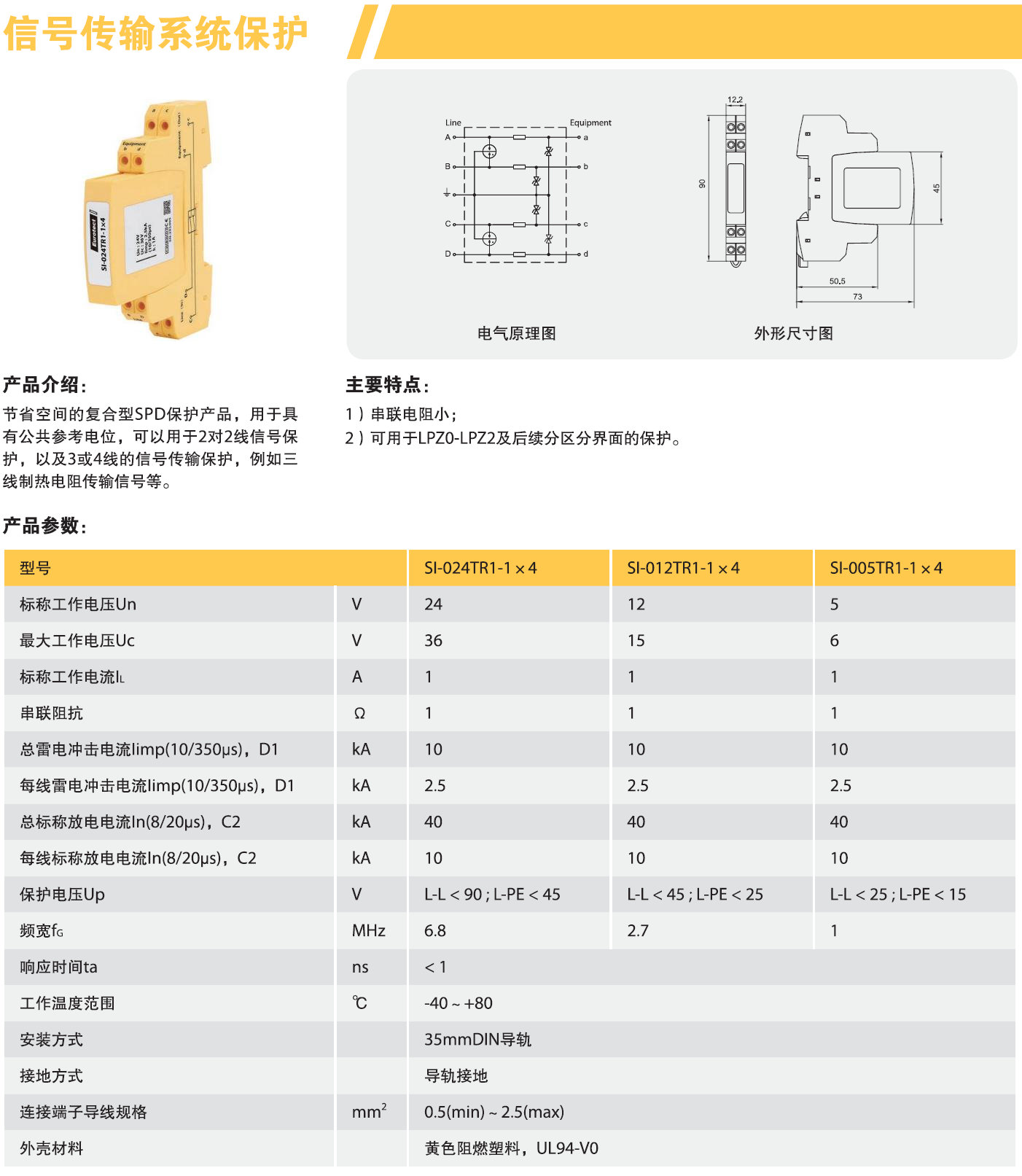

产品型号：SI-024TR1-1x4，SI-012TR1-1x4，SI-005TR1-1x4
