MTL MC3100-385-4-R是一款专为低压电源系统设计的II级电涌保护器（SPD），采用DIN导轨安装方式，适用于TN-C-S和TT电源系统的三相应用场景。该产品以高效泄流能力、快速响应和模块化设计为核心优势，广泛应用于工业配电柜、建筑总配电系统及高雷击风险区域的电涌防护。

核心功能与设计特点

1. 多级防护与高效泄流

   • 支持三相四线制（3P+N）保护模式，雷电冲击电流（Iimp）达12.5kA（10/350μs波型），标称放电电流（In）为50kA，可有效应对感应雷击和操作过电压。

   • 采用电压限制技术，残压水平低至≤2.5kV，显著降低设备受损风险。

2. 安全与可靠性增强

   • 内置热断开保护装置，当模块过载或老化时自动脱离电路，避免火灾隐患，并通过状态指示窗（绿色/红色）实时反馈工作状态。

   • 符合IEC 61643-21和EN 62305标准，通过严格的EMC测试（BS EN 61326-1），确保在复杂电磁环境中的稳定性。

3. 模块化与便捷维护

   • 35mm标准DIN导轨安装设计，支持快速插拔更换，简化运维流程。接线端子兼容1.5~35mm2导线，适配多种配电场景。

   • 可扩展远程告警接口（干接点），便于集成到智能监控系统，实现无人值守环境下的实时监测。

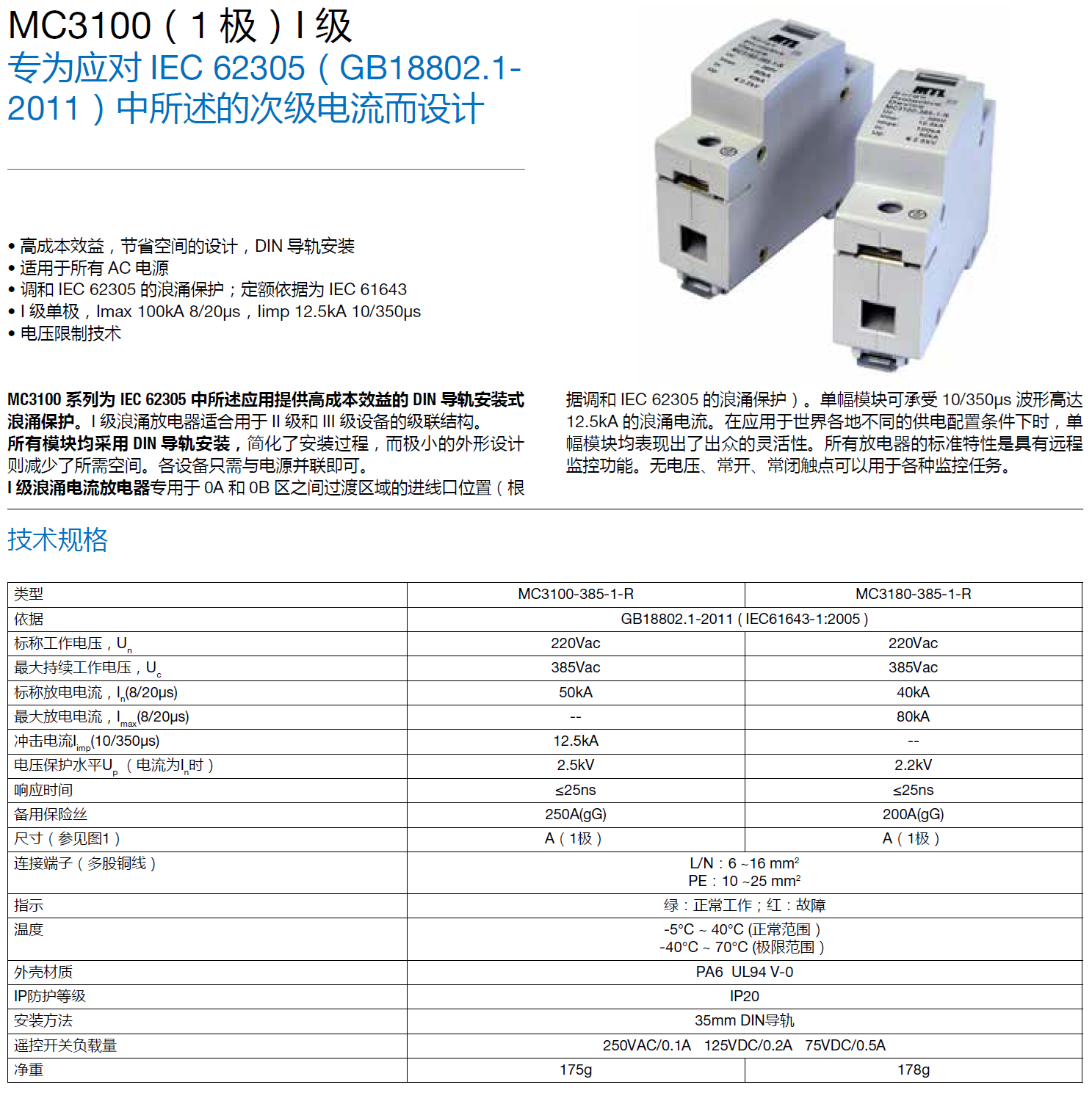

技术参数详解

典型应用场景

1. 工业配电系统
   适用于石化、电力等行业的配电柜一级防护，可抵御直击雷和感应雷的二次效应。

2. 建筑总配电箱
   在LPZ 0A-1区界面安装，作为建筑物电源入口的首道防雷屏障。

3. 精密设备保护
   为数据中心、通信基站等敏感负载提供后级精细化防护，配合I级SPD形成分级保护体系。

安装与维护指南

• 接线规范：电源线采用≥6mm2多股铜缆，接地线截面积需≥16mm2，确保低阻抗泄流路径。

• 前端保护：建议串联63A熔断器或断路器，防止短路电流冲击。

• 周期检查：每半年检查接线紧固度及状态指示，故障模块需及时更换以维持系统完整性。

对比竞品优势

与同类产品如OBO V80-3+NPE-385V相比，MTL MC3100-385-4-R在以下方面表现突出：

• 通流容量：12.5KA(10/350us)雷电冲击电流优于OBO的80kA；

• 响应速度：25ns级响应时间快于行业平均100ns水平；

• 环境适应性：-40℃~+85℃工作范围覆盖极端温度场景。

结语

MTL MC3100-385-4-R通过高标准的电涌防护性能和模块化设计，为现代电力系统提供了可靠保障。

产品型号：MC3100-385-1-R，MC3100-385-2-R，MC3100-385-3-R，MC3100-385-4-R，MC3180-385-1-R，MC3180-385-2-R，MC3180-385-3-R，MC3180-385-4-R
