BXT-CVP-320VAC 是菲尼克斯电气（Phoenix Contact）专为工业及安防系统设计的三合一防雷器，集电源、信号和视频保护于一体，适用于摄像机等需要多重防护的场景。其核心功能是通过多级电涌保护技术，抑制雷电、电磁干扰或电网波动引起的瞬态过电压，保障设备安全运行。

技术参数与设计特点

1. 多通道防护能力

• 额定电压：320 V AC（电源线路），可适配多种配电系统。

• 保护通道：

  • 电源保护：通过螺钉连接实现电源线路（L/N/PE）的浪涌防护，电压保护水平（Up）为1.2 kV。

  • 信号与视频保护：采用BNC接口，保护视频信号线路，电压保护水平为15 V，响应时间≤25 ns，有效抑制高频干扰。

• 最大放电电流：10 kA（8/20 μs波形），适用于III类防雷需求。

2. 紧凑化与模块化设计

• 尺寸为113×44×70 mm（长×高×宽），采用导轨安装方式，节省空间且便于集成到配电柜或设备终端。

• 模块化结构支持快速插拔更换，配备可视状态指示窗口，便于运维人员实时监测设备状态。

3. 环境适应性

• 工作温度范围宽达-40°C至80°C，防护等级IP20，适用于恶劣工业环境。

• 通过UL 94 V-0阻燃认证，外壳材料为PA 6.6-FR（增强玻璃纤维），具备高机械强度与耐腐蚀性。

应用场景

BXT-CVP-320VAC 主要面向以下领域：

1. 安防监控系统：保护摄像机、视频传输设备免受雷击或电网浪涌损害，尤其适用于户外摄像头与网络视频录像机（NVR）的防护。

2. 工业控制系统：为PLC、传感器、通讯模块提供电源与信号线路的综合保护，确保生产设备的稳定运行。

3. 电力与通信设施：适用于变电站、基站等需要高可靠性防雷的场所，兼容TN-S、TT等多种配电制式。

安装与维护指南

安装要求

• 接地系统：确保接地电阻≤10 Ω，接地线截面积≥4 mm2，以有效泄放雷电流。

• 级联配置：若与B级防雷器配合使用，需保证两级间导线长度≥10米，或采用主动能量控制（AEC）技术避免能量耦合。

• 熔断器匹配：推荐使用125 A gL/gG型熔断器作为后备保护，防止防雷器过载损坏。

维护建议

• 定期检查：每季度检查状态指示窗口，若显示红色则需更换模块；清洁设备表面灰尘，避免散热不良。

• 故障处理：若设备遭强雷击损坏，需立即断开电源并按规范更换防雷模块，严禁带电操作。

产品优势分析

1. 三合一集成防护：同时覆盖电源、信号与视频线路，减少多设备部署成本。

2. 快速响应与低残压：响应时间低至纳秒级，钳位电压精准，最大限度降低设备受损风险。

3. 高兼容性与合规性：符合IEC 61643、GB/T 18802等国际与国家标准，适配全球主流配电系统。

结语

BXT-CVP-320VAC 三合一防雷器凭借其高效的多级防护能力与模块化设计，成为工业与安防领域的关键安全组件。

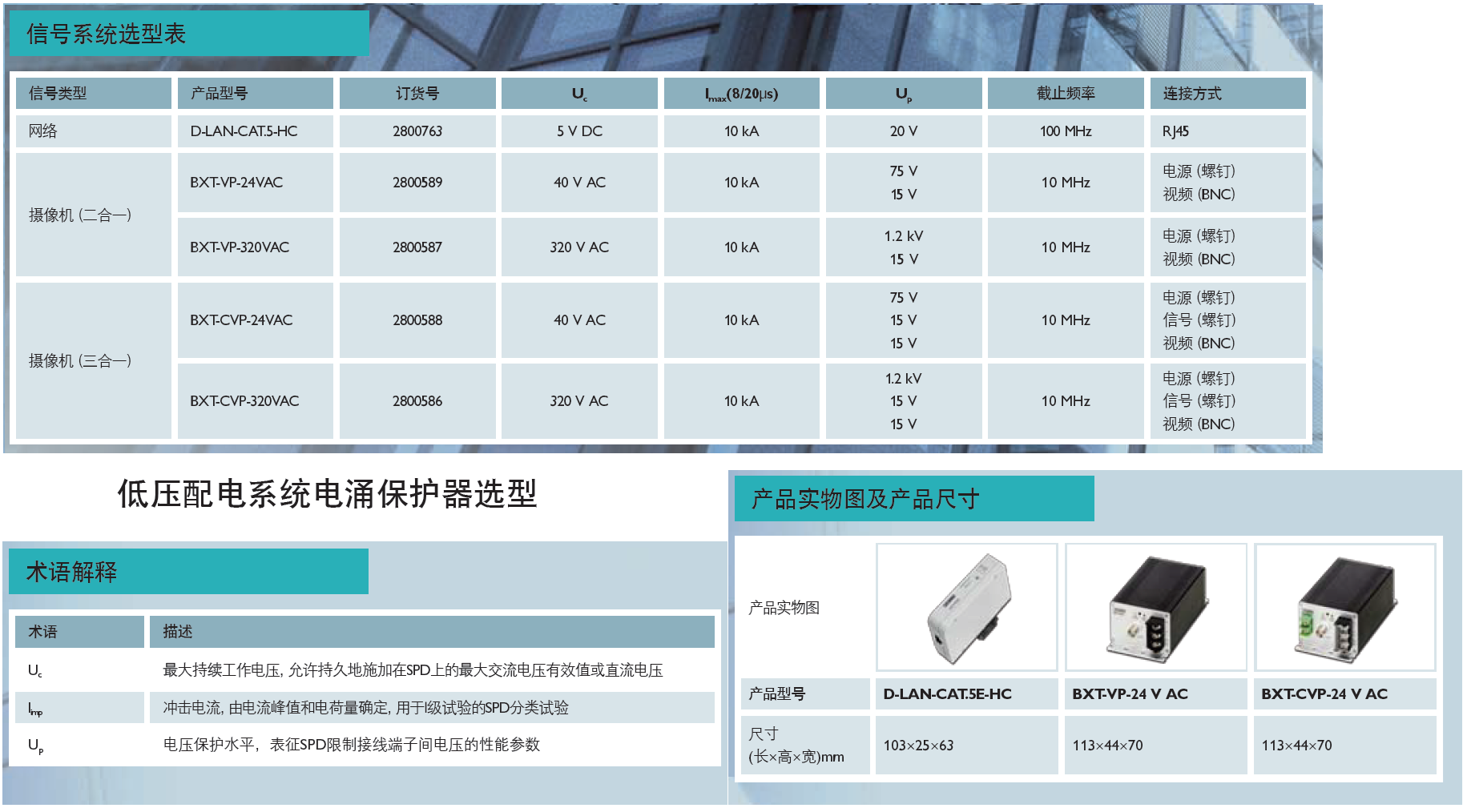

产品型号(货号)：BXT-CVP-24VAC(2800588)，BXT-CVP-320VAC(2800586)
