一、产品概述

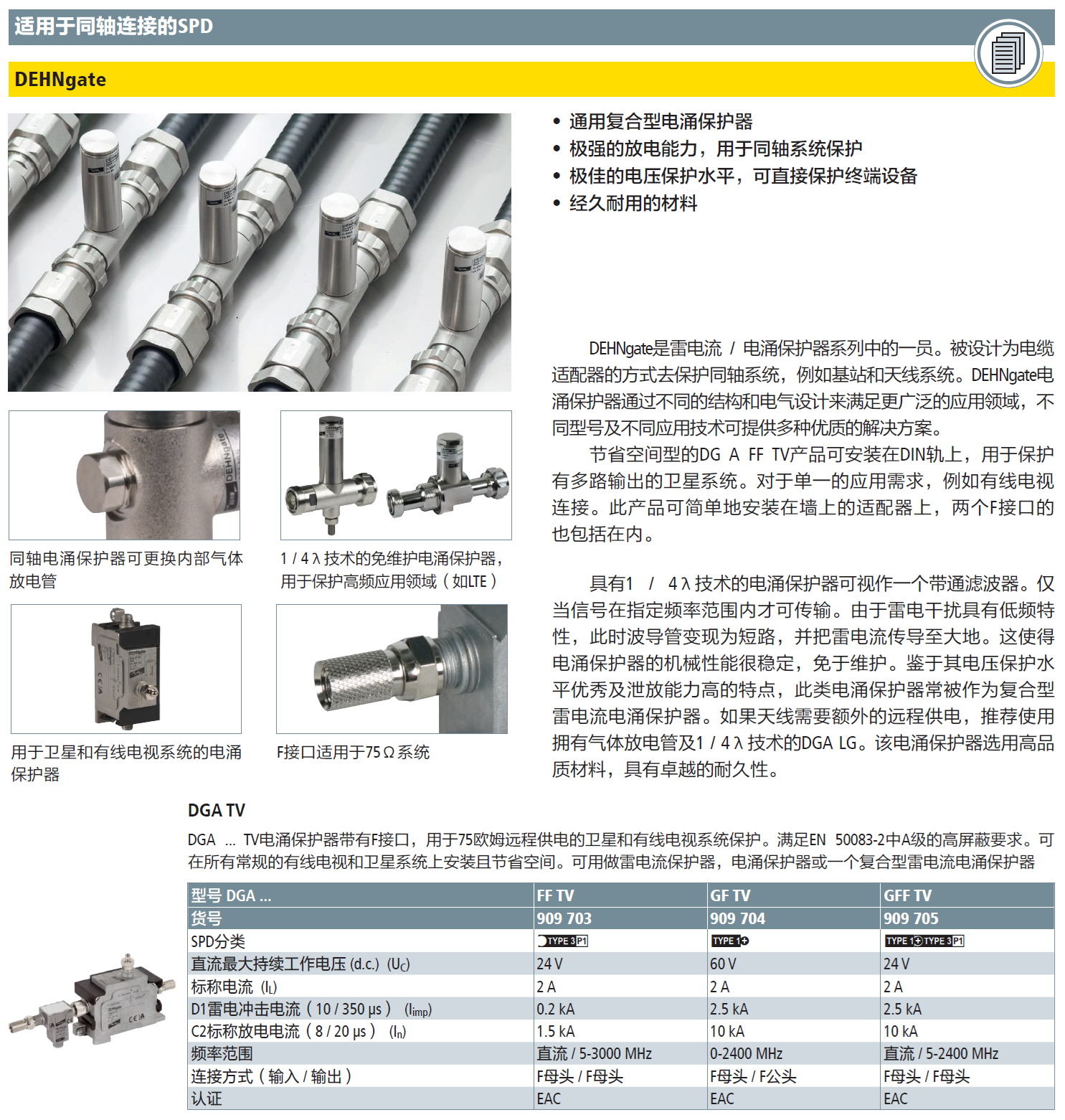

DGA GFF TV天馈线防雷器是专为天馈线系统设计的浪涌保护装置，主要用于防止雷电通过天线馈线传导至后端设备。其工作原理基于多级半导体保护技术，能在极短时间内（响应时间≤25ns）将雷击过电压限制在安全范围内，同时保持低插入损耗（≤0.5dB）和优异的信号传输质量。

二、核心技术与参数

1. 关键性能指标

   • 通流容量：标称放电电流（8/20μs）达10kA，最大放电电流（10/350μs）为20kA，可承受极端雷电冲击。
   • 电压保护水平：Up≤500V，有效保护后端设备免受损坏。
   • 频率范围：覆盖0~3GHz，适配移动通信、广播电视等多种场景。
   • 接口兼容性：支持N型、SMA等标准接口，适配不同设备需求。

2. 设计优势

   • 低驻波比（≤1.2）和低插入损耗，确保信号传输稳定性。
   • 紧凑型金属外壳，兼具屏蔽干扰和抗机械冲击能力。

三、典型应用场景

1. 移动通信基站
   保护基站天线馈线接口，防止雷击导致信号中断或设备烧毁。
2. 广播电视系统
   用于电视发射塔和卫星天线的信号传输通道，保障节目正常播出。
3. 无线监控网络
   避免雷电通过监控摄像头馈线侵入，减少视频信号丢失风险。
4. 雷达与导航设备
   确保雷电环境下雷达信号接收和导航系统的高可靠性。

四、安装与维护指南

1. 安装要求

   • 串联接入天馈线与设备之间，输入端接外线，输出端连接被保护设备。
   • 接地线需短、粗、直，接地电阻≤4Ω，以提升泄放效率。

2. 维护建议

   • 定期检测防雷器性能，若出现故障需及时更换。
   • 避免在雷雨季节前对防雷系统进行拆卸操作。

五、品牌优势与选择建议

DEHN作为国际防雷领域标杆品牌，其产品以高可靠性、技术创新和全场景适配著称。选择时需注意：

• 接口匹配：确认防雷器接口类型与设备一致。
• 环境适配：根据实际工作温度（-40~70℃）、湿度等参数选择型号。

结语
DGA GFF TV天馈线防雷器凭借其高性能、多场景适配能力，为无线通信系统提供了全面的雷电防护解决方案。合理选择与规范安装，可显著降低雷击风险，保障通信连续性与设备安全性。

产品型号(货号)：DGA FF TV(909 703)，DGA GF TV(909 704)，DGA GFF TV(909 705)
