产品概述

DS74RS-320/G大通流电源电涌保护器（SPD）是一款专为低压配电系统设计的高性能Type2级防护设备，适用于工业、商业及公共设施的雷电感应与瞬态过电压防护。该产品以高能泄放能力为核心优势，最大持续运行电压（Uc）为320V AC，标称放电电流（In）达40kA（8/20μs波形），最大放电电流（Imax）可达80kA，电压保护水平（Up）≤1.5kV（L/N模式），能够快速泄放雷电或操作过电压产生的高能浪涌电流，有效保护后端敏感设备。其模块化设计适配35mm导轨安装，支持热插拔维护与远程状态监控，显著提升运维效率，是电力系统安全防护的核心组件之一。

核心功能与技术优势

1. 高能泄放与复合防护
   DS74RS-320/G采用压敏电阻（MOV）与气体放电管（GDT）的复合技术，支持差模（L-N）与共模（L/N-PE）双重保护模式，覆盖单相或三相系统的多路径浪涌冲击。其短路耐受能力达10kArms，可承受多次高能量瞬态过电压冲击，适用于电网波动频繁的工业环境。

2. 智能化安全运维设计

   • 热脱扣与故障指示：内置热熔保护装置，当SPD因过载或老化失效时，自动切断电路并通过色标窗口（正常白色/故障红色）提供本地告警，避免火灾风险；

   • 遥信告警触点：支持远程监控系统集成，提供常开/常闭触点信号输出，便于实时掌握设备状态；

   • 模块化可插拔设计：支持带电状态下快速更换故障模块，维护时无需断电，减少系统停机时间。

3. 环境适应性与标准化认证

   • 符合IEC 61643-11、GB/T 18802.1等国际标准，适配TN-S、TT、IT等多种接地系统，兼容230/400V AC电网制式；

   • 工作温度范围覆盖-40℃至+80℃，外壳采用UL94-V0级阻燃材料，IP20防护等级，适用于极端工业环境。

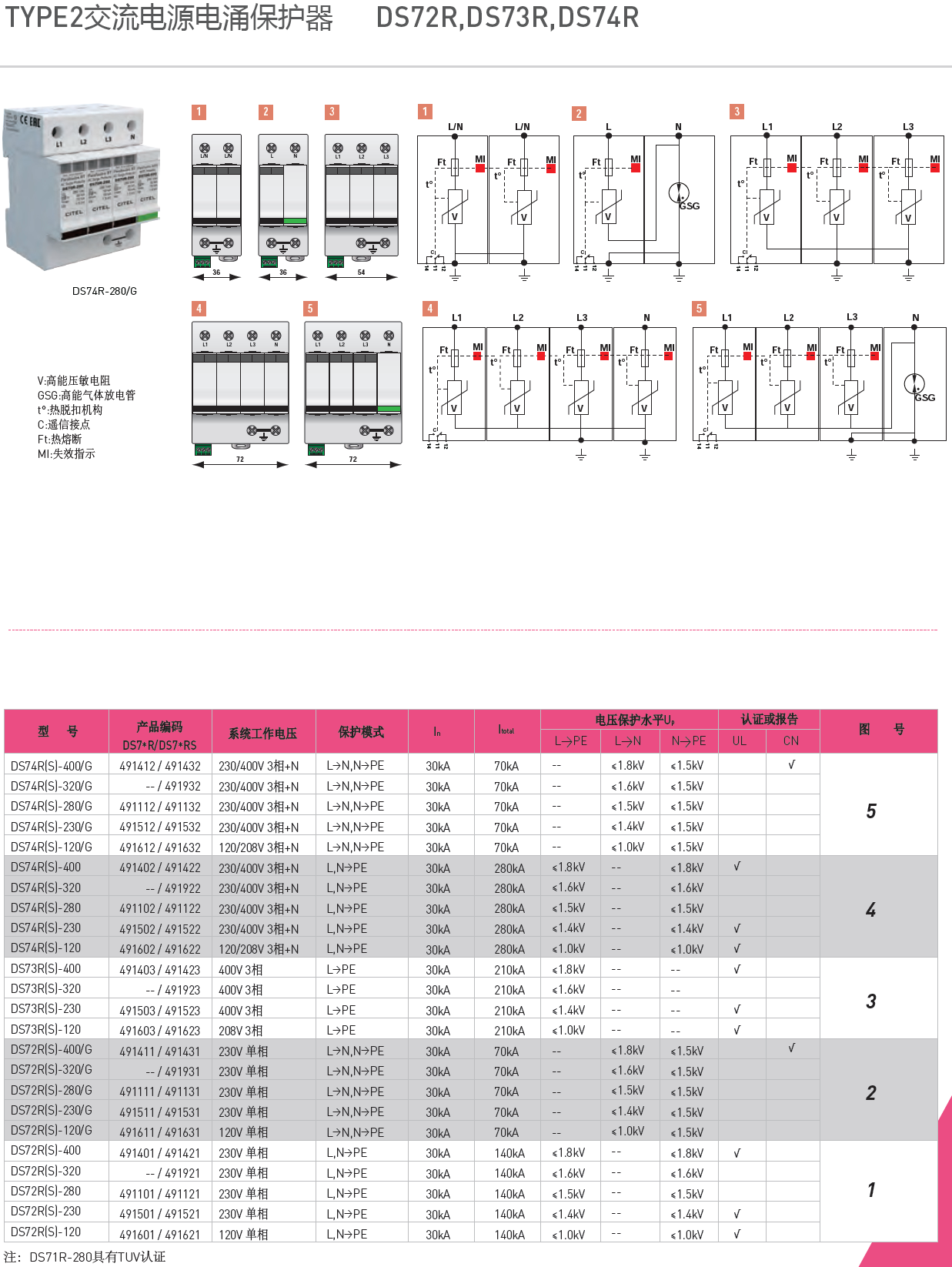

技术参数与性能指标

应用场景与安装规范

1. 典型应用场景

   • 工业配电系统：作为二级防护设备安装于配电柜进线侧，保护PLC、变频器、电机控制设备等免受感应雷击及开关操作过电压影响；

   • 数据中心与通信基站：与一级SPD配合形成分级防护体系，保障服务器、基站电源及网络设备稳定运行；

   • 公共设施：适用于医院、轨道交通等对供电连续性要求高的场景，降低因浪涌导致的系统中断风险。

2. 安装与接地要求

   • 接线规范：输入端连接电网侧，输出端接被保护设备，线路长度建议≤50cm以减少残压影响；

   • 接地要求：接地线截面积≥2.5mm2，接地电阻≤10Ω（高风险场景建议≤4Ω），确保浪涌能量有效泄放；

   • 级间协调：若与三级SPD级联使用，需保持线路间距≥5米或加装去耦装置，优化能量分配。

维护与升级策略

DS74RS-320/G采用模块化设计，支持快速更换故障单元，运维人员可通过以下方式实现高效管理：

1. 状态监测：定期检查色标窗口（正常为白色，故障为红色）或通过遥信触点远程监控设备健康状态；

2. 寿命管理：产品耐受多次浪涌冲击后仍可保持性能稳定，建议每3-5年进行整体性能检测；

3. 兼容扩展：适配同类SPD扩展模块，支持未来系统扩容需求。

总结

DS74RS-320/G大通流电源电涌保护器凭借其高能泄放能力、模块化智能设计及广泛的环境适应性，成为工业与关键设施电力防护的理想选择。其符合国际标准的技术参数与灵活的安装方式，可显著降低设备损坏风险，提升系统运行可靠性。通过热脱扣装置、远程监控等创新设计，该产品为现代电力系统提供了长效安全保障，延续了行业领先品牌在电涌防护领域的技术积累。

产品型号：

DS74RS-400/G，DS74RS-320/G，DS74RS-280/G，DS74RS-230/G，DS74RS-120/G

DS74RS-400，DS74RS-320，DS74RS-280，DS74RS-230，DS74RS-120

DS73RS-400，DS73RS-320，DS73RS-230，DS73RS-120

DS72RS-400/G，DS72RS-320/G，DS72RS-280/G，DS72RS-230/G，DS72RS-120/G

DS72RS-400，DS72RS-320，DS72RS-280，DS72RS-230，DS72RS-120
