一、产品概述

DG MPR TT 70 385 FM是DEHNguard系列下的模块化电涌保护器，专为TT和TN-S系统设计，适用于低压配电系统的雷电防护。其模块化结构支持灵活配置，可与其他DIN轨设备兼容安装，满足不同场景的防护需求。

二、核心功能与技术亮点

1. 模块化设计，便捷维护
   采用插入式模块与底座分离结构，通过锁扣设计确保模块在运输或电涌冲击下稳固不松动。更换模块时仅需按下释放按钮，无需工具即可快速完成，显著提升运维效率。

2. 动态热脱扣双重保护
   基于DEHN数十年的应用经验，产品集成“动态热脱扣”技术，实时监测压敏电阻表面温度及泄放电流强度。通过红绿指示窗口可直观判断保护电路状态，确保故障预警与隔离的及时性。

3. 高能防护参数

   • 额定电压（Uc）：385V（50/60Hz），适配工业及电力系统标准电压。
   • 标称放电电流（In）：35kA，最大放电电流（Imax）：70kA，可有效抵御雷电及操作过电压冲击。
   • 电压保护水平（Up）：≤2kV/1.5kV，大幅降低设备受损风险。

4. 遥信端子与防呆设计
   提供浮动切换触点的遥信端子，支持常开/常闭触点配置，便于与监控系统联动。多极保护模块配备机械编码防呆设计，避免误装，提升安装安全性。

三、应用场景

该产品广泛应用于以下领域：

• 工业配电系统：保护电机、PLC等关键设备免受电涌损害。
• 电力设施：适用于变电站、配电柜等场景，符合IEC 61643-11及GB 18802.1标准。
• 新能源领域：与风力发电机等设备配套使用，增强系统稳定性。

四、配套解决方案

为确保系统级防护，DEHN提供SCB后备保护器（如SCB T2 80 1P CN），与DG MPR TT 70 385 FM协同工作，可在SPD故障时快速切断工频短路电流，形成完整防护链。

五、总结

DG MPR TT 70 385 FM凭借模块化设计、高能防护参数及智能化监控功能，成为TT和TN系统电涌防护的标杆产品。其易维护性、安全性和兼容性，使其在复杂电气环境中提供持久可靠的雷电防护解决方案。

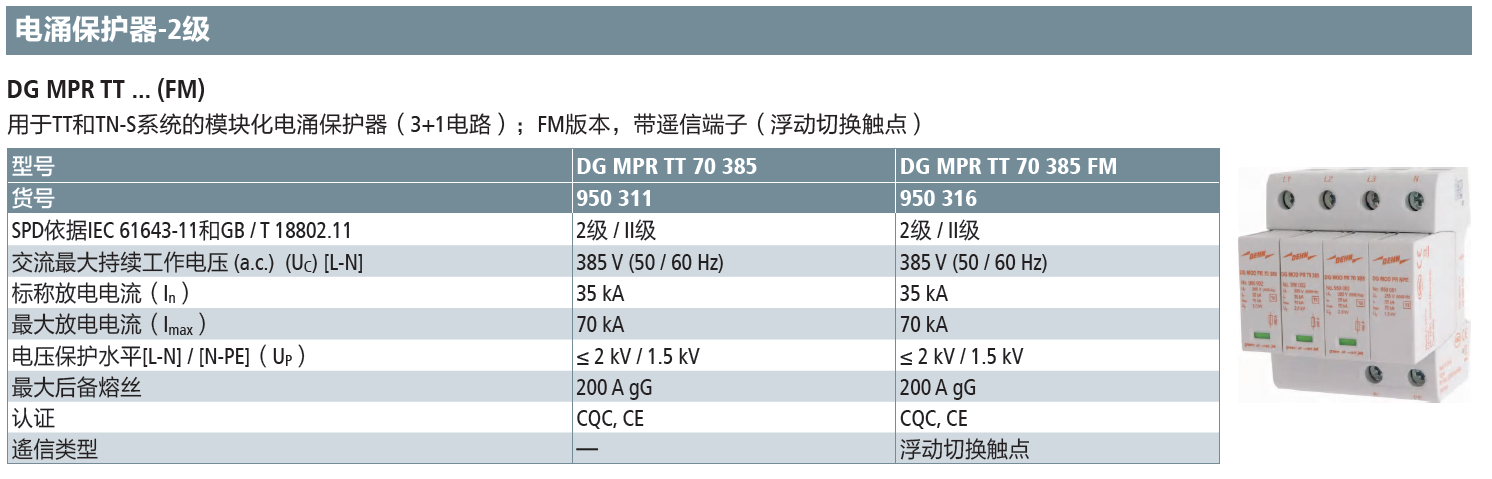

产品型号(货号)：DG MPR TT 70 385(950 311)，DG MPR TT 70 385 FM(950 316)
