一、产品概述

V20-C/3-PH-1000是OBO针对太阳能直流电源系统设计的C级电涌保护器，符合DIN VDE 0675和IEC 61643-11等国际标准。其专为光伏模块后端、逆变器前端的分路配电板提供保护，通过抑制雷电浪涌和瞬态过电压，避免电气设备损坏。

---

二、技术特性

1. 高效保护机制

   • 采用高非线性氧化锌压敏电阻（α>30），响应时间小于25纳秒，可快速泄放雷电流并限制残压至1.5kV以下。
   • 内置热释电装置，过载时自动断开电路，故障指示窗口由绿色变为红色，便于运维人员快速定位问题。

2. 宽电压适应性

   • 支持1000V直流电压系统，适配主流光伏组件和逆变器配置，满足高功率场景需求。
   • 提供35mm标准导轨安装，兼容多种配电箱结构，支持正极、负极对地及正负极间保护配置。

3. 安全设计

   • 配备三步直流脱扣装置（SCI技术），可有效熄灭1200V直流拉弧，防止火灾风险。
   • 接线端子采用防误插设计，接地线截面积≥16mm2，确保长期稳定运行。

---

三、应用场景

• 光伏系统配电保护：适用于光伏阵列至逆变器之间的直流配电回路，保护汇流箱、直流开关等设备。
• 复杂环境防护：在雷暴频发地区或高海拔地区，可配合V25-BC模块实现直击雷防护，构建多层次保护体系。
• 工业级可靠性：通过IP20防护等级和-40℃~+85℃宽温测试，满足户外恶劣环境需求。

---

四、安装与维护

• 安装建议：建议在防雷器前端加装32A A类空开，并确保电源线与地线长度均小于50cm。
• 维护便捷性：模块支持带电插拔更换，无需断电操作，且可通过遥信触点（如V20-C/3-PH-FS型号）实现远程监控。

---

五、总结

V20-C/3-PH-1000凭借其高性价比、模块化设计和智能化防护功能，成为光伏系统直流侧防雷的优选方案。合理选型并规范安装，可显著提升系统安全性和使用寿命。

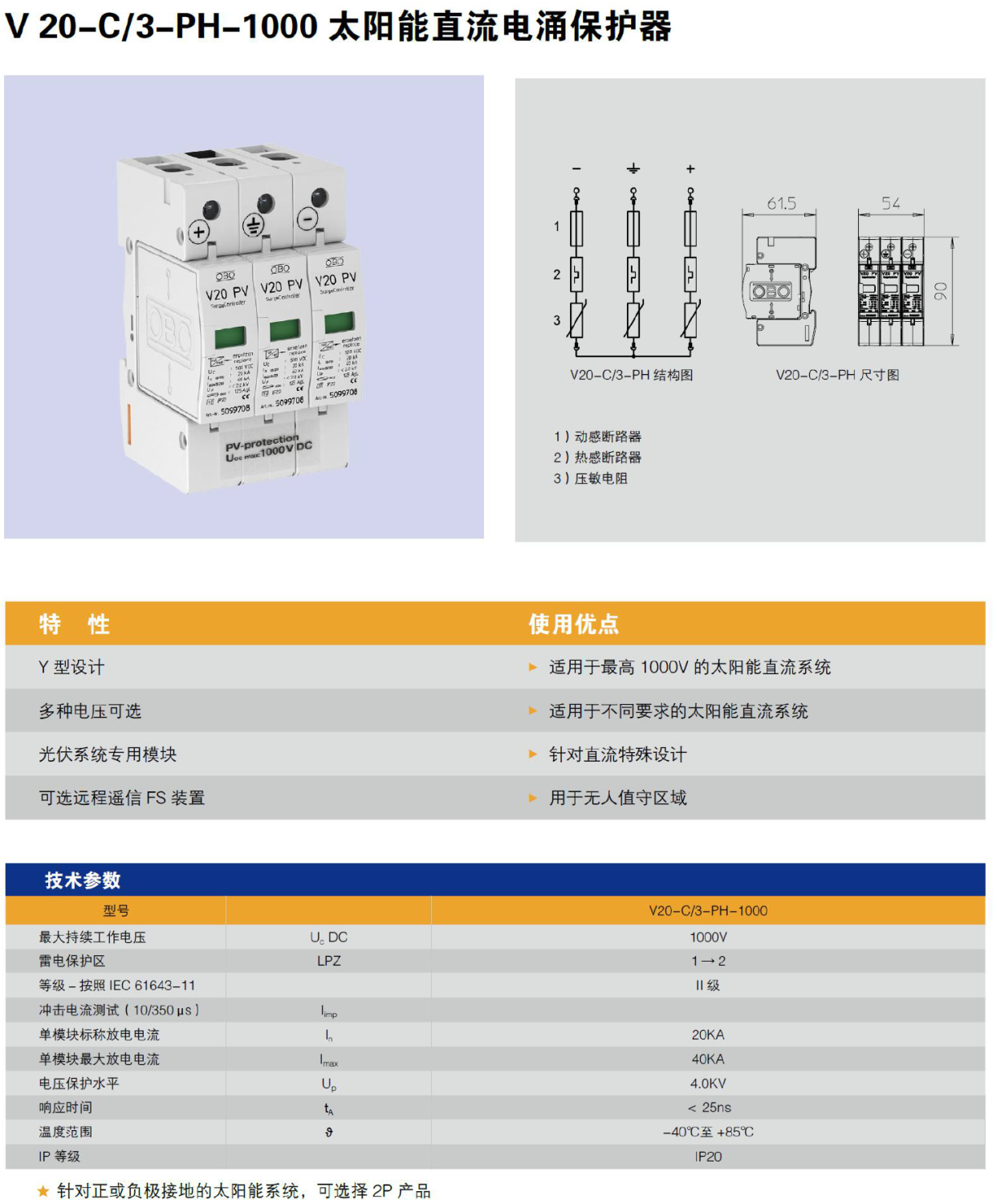

产品型号：V20-C/3-PH-1000
