一、产品概述

iSCB2系列是施耐德电气针对II类SPD（如限压型SPD）开发的专用后备保护装置，型号中的“10N2 4P”表示其额定电流为10A，采用4极（3P+N+PE）设计，适用于三相四线制系统。该产品通过精准匹配SPD的电涌耐受特性，在雷电流冲击时保持稳定，同时在SPD短路失效或工频短路时快速切断电流，防止设备起火或爆炸。

二、核心功能与技术优势

1. 双重保护机制

   • 电涌耐受能力：iSCB2具备与II类SPD相匹配的雷电流耐受水平（如20/40/60kA），确保在雷击时不会误动作，维持SPD的持续防护功能。
   • 快速短路切断：当SPD因老化或过电压导致工频短路时，iSCB2能在微秒级时间内分断电流，避免故障扩散。

2. 精准选型与适配性

   • iSCB2支持多场景选型，例如在工业冷却塔、屋顶风机等户外设备中，常与10KA/3PN等SPD配合使用，形成完整的浪涌防护链。
   • 其4极设计兼容TN-S和TN-C-S接地系统，满足不同配电需求。

3. 智能化与安全性

   • 通过监测SPD的启动电压（UC）和泄漏电流（C值），iSCB2可提前预警SPD性能退化，避免因参数异常引发火灾。
   • 符合IEC 61643-4标准，确保在危险电流（>5A）下可靠动作，同时耐受雷电流冲击。

三、典型应用场景

iSCB2 10N2 4P广泛应用于以下领域：

• 工业领域：电力设备、石化装置、矿山机械等高雷击风险场景。
• 民用建筑：数据中心、通信基站、电梯配电箱等关键设施的浪涌防护。
• 交通系统：高速公路收费站、隧道照明等户外电气设备。

四、选型建议

1. 匹配SPD类型：明确SPD为II类限压型时，优先选择iSCB2系列。
2. 电流与极数适配：根据SPD的额定电流（如10kA）和配电系统（3P+N+PE）选择对应规格（如10N2 4P）。
3. 环境与标准：户外场景需考虑防护等级（如IP54），并符合当地防雷规范（如GB 50057）。

结语

施耐德iSCB2 10N2 4P电涌后备保护器凭借其创新设计与可靠性，为电气系统提供了“最后一层防线”。通过精准匹配SPD特性、快速响应故障电流，该产品显著降低了雷电与浪涌风险，是工业与民用领域理想的防护解决方案。

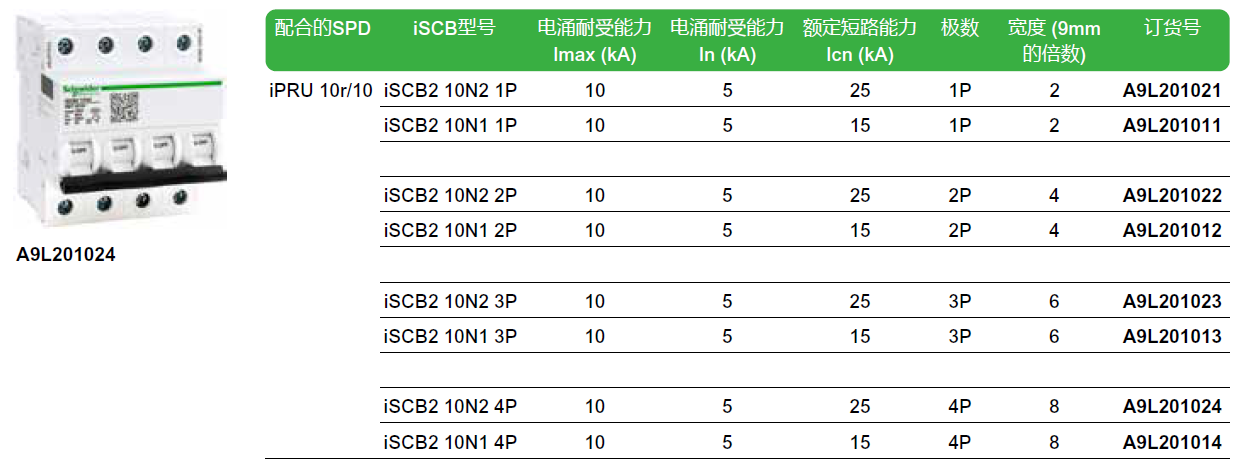

产品型号/订货号：iSCB2 10N2 1P（A9L201021），iSCB2 10N1 1P（A9L201011），iSCB2 10N2 2P（A9L201022），iSCB2 10N1 2P（A9L201012），iSCB2 10N2 3P（A9L201023），iSCB2 10N1 3P（A9L201013），iSCB2 10N2 4P（A9L201024），iSCB2 10N1 4P（A9L201014）
