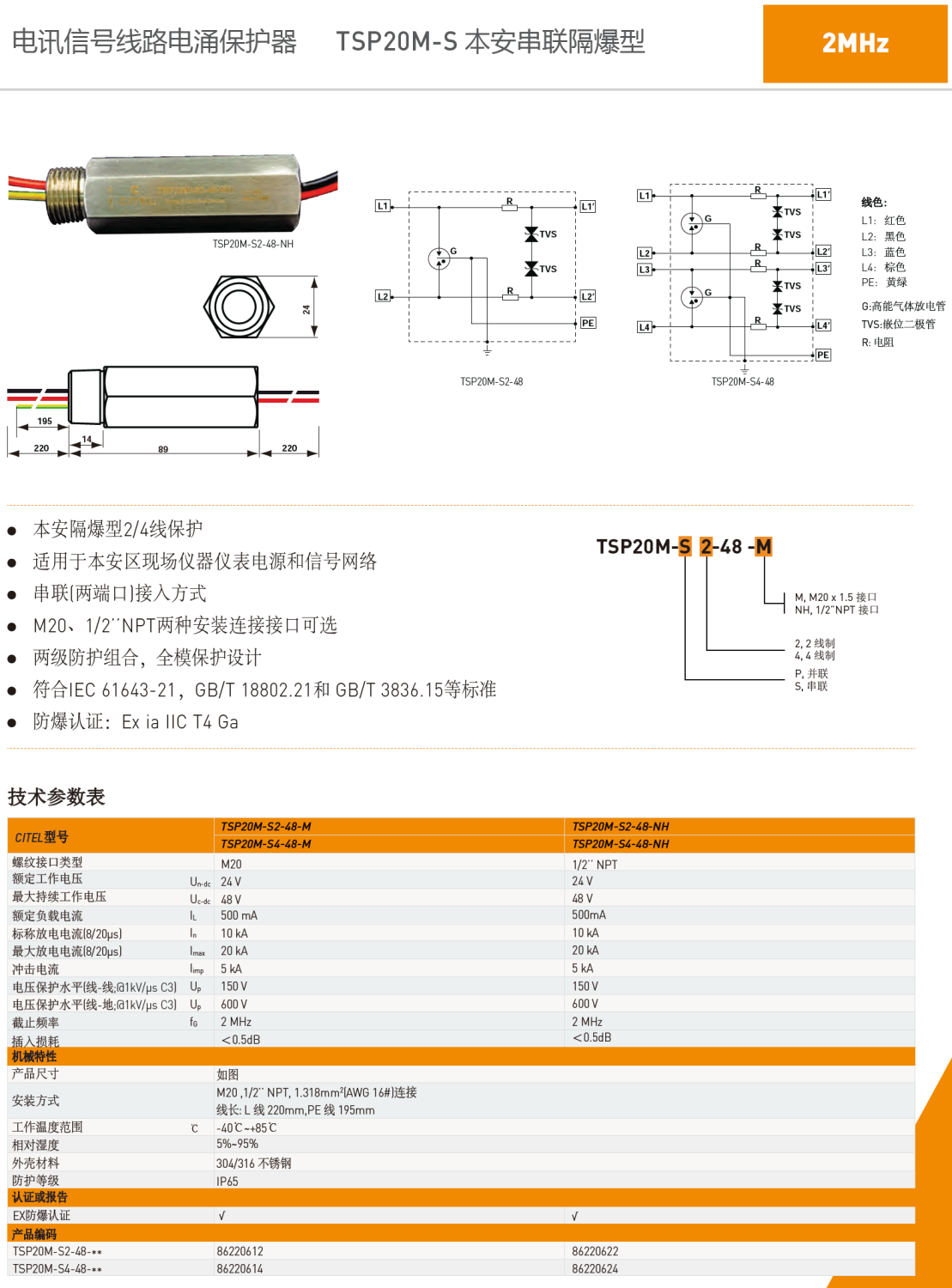

一、产品概述

TSP20M-S2-48-NH是西岱尔针对工业信号线路设计的本安型电涌保护器，符合防爆标准（Ex ia IIC T4 Ga），适用于危险区域（如石油石化、煤矿等）的24Vdc电源和信号网络保护。其核心特点包括：

1. 两级防护设计：通过并联结构实现全模态保护，有效应对雷击、开关操作过电压及静电放电（ESD）等瞬态过电压。
2. 高能量泄放能力：标称放电电流（In）达10kA（8/20μs），最大放电电流（Imax）为20kA（8/20μs），可承受单次雷电冲击。
3. 低损耗与高兼容性：插入损耗小于0.5dB，回波损耗优异，确保信号传输稳定性。

---

二、技术参数与性能优势

参数	TSP20M-S2-48-NH
额定工作电压（Uc）	24Vdc
最大持续工作电压（Uc）	48Vdc
电压保护水平（Up）	≤600V（@1kV/μs）
防护等级	IP65
工作温度范围	-40℃~+85℃
接口类型	M20螺纹、NPT

该产品采用VG（电压梯度）技术优化电气参数，结合不锈钢外壳和紧凑结构设计，满足恶劣环境下的耐候性与防爆要求。其独特的本安型设计（Ex ia）使其可在Zone 0/20危险区域直接安装，无需额外隔离装置。

---

三、典型应用场景

1. 工业自动化控制：保护PLC、传感器等精密设备免受电网波动干扰。
2. 危险环境通信：适用于煤矿、化工厂等防爆区域的信号线路防护。
3. 新能源系统：适配光伏逆变器、储能设备等场景的直流侧防护需求。

---

四、行业认证与标准

TSP20M-S2-48-NH通过多项国际认证，包括：

• IEC 61643-21：电涌保护器通用要求。
• GB/T 18802.21：低压电涌保护器标准。
• GB/T 3836.15：防爆电气设备标准。

西岱尔凭借其全球研发网络和本地化服务团队，可为用户提供定制化选型建议及技术支持。

---

结语

TSP20M-S2-48-NH凭借卓越的防护性能、可靠的安全认证及灵活的安装方案，成为工业信号系统防雷保护的优选方案。

产品型号： TSP20M-S2-48-M，TSP20M-S2-48-MH，TSP20M-S4-48-M，TSP20M-S4-48-MH
