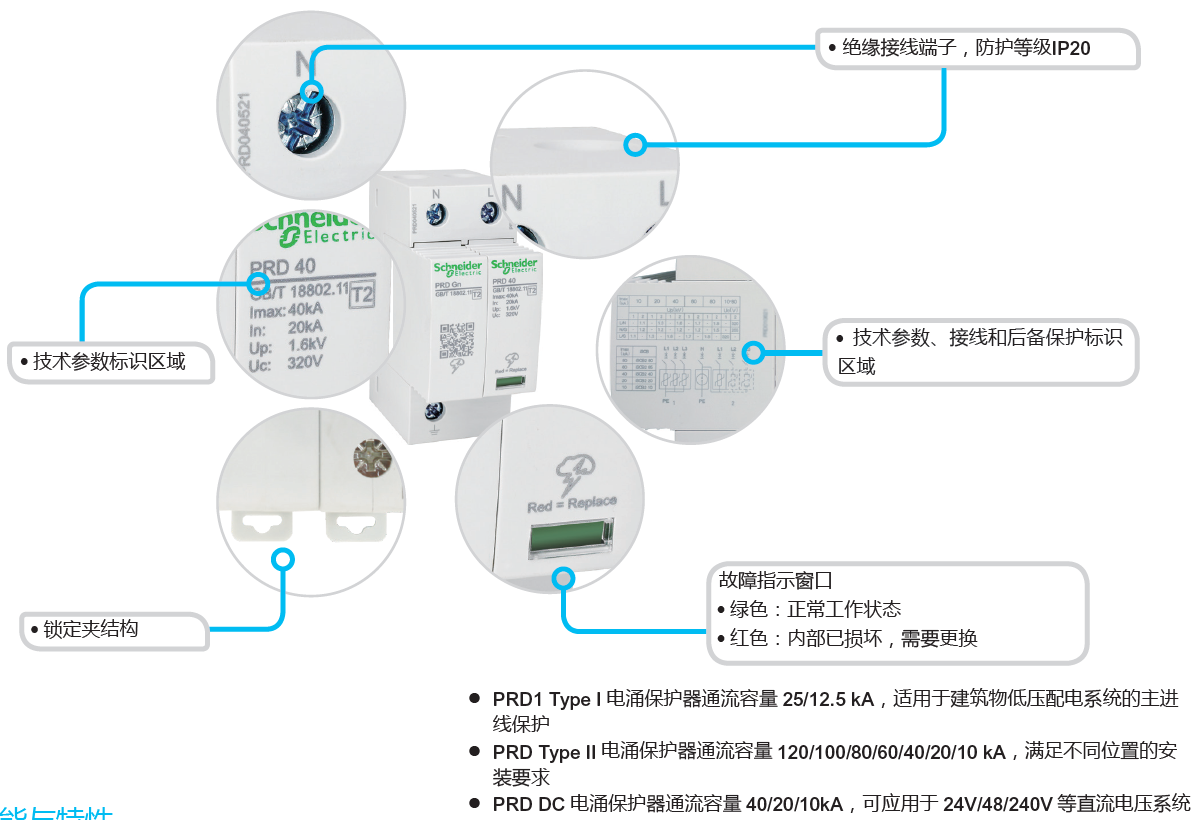

一、产品概述

PRD 40R DC 75V 2P是施耐德电气推出的直流电源专用电涌保护器，采用模块化设计，支持两极（2P）配置，适用于直流75V系统的末端防护。其核心参数包括：

• 标称放电电流（In）：20kA（8/20μs波形），可承受常规电涌冲击。
• 最大放电电流（Imax）：40kA（8/20μs波形），满足严苛环境下的瞬态过电压防护需求。
• 最大持续工作电压（Uc）：500V（交流系统）或约112.5V（直流系统，按1.5倍额定电压计算）。
• 电压保护水平（Up）：≤1.5kV，确保被保护设备绝缘安全。

---

二、技术参数详解

1. 标称放电电流与最大放电电流

   • In（20kA）：表示SPD在8/20μs波形下可承受的重复峰值电流，用于评估其常规防护能力。
   • Imax（40kA）：代表SPD可承受的单次最大冲击电流，适用于雷击等极端场景。

2. 电压保护水平（Up）

   • Up值需小于被保护设备的绝缘耐受电压（Uw）的80%，本型号Up≤1.5kV，可适配大多数直流设备。

3. 直流系统适配性

   • 根据直流SPD的参数选择原则，Uc通常取系统额定电压的1.5倍（75V×1.5=112.5V），本型号最大操作电压500V（交流）或约112.5V（直流）的设计，兼顾了灵活性与安全性。

---

三、应用场景与优势

适用场景

• 数据中心：保护服务器、存储设备等高敏感度直流负载。
• 通信基站：防范雷电或电源切换引起的电涌。
• 工业自动化：保障PLC、传感器等关键部件的稳定运行。

技术优势

• 快速响应：响应时间≤0.01秒，迅速导通电涌电流至地线。
• 模块化设计：支持热插拔，便于维护与扩容。
• 标准合规性：符合GB/T 18802.11和UL 1449标准，兼顾国内外市场要求。

---

四、安装与维护建议

1. 安装位置
   • 建议安装在直流配电柜的末端（LPZ2区），与被保护设备间保持合理电缆长度以降低感应电压。
2. 定期检测
   • 每年通过压敏电阻漏电流测试和绝缘电阻测试，确保SPD性能稳定。

---

结语

施耐德PRD 40R DC 75V 2P凭借其高性价比、宽电压适配性和严格标准认证，成为直流电源系统电涌防护的可靠选择。合理选择参数并规范安装，可有效提升系统整体安全性与可靠性。

注：PRD DC为可插拔式产品。

产品型号/订货号：PRD 10R DC 36V 2P（PRD0102C1），PRD 40R DC 75V 2P（PRD0402D1），PRD 20R DC 75V 2P（PRD0202D1），PRD 40R DC 350V 2P（PRD0402E1），PRD 20R DC 35V 2P（PRD0202E1）。
