一、产品概述

施耐德电气推出的PRU 10 1P+N是一款专为终端配电系统设计的电源电涌保护器（SPD），采用可插拔模块化设计，具备高标称放电电流、低电压保护水平及快速响应特性，适用于TN-C、TN-S和TT系统。该产品是施耐德终端配电解决方案的重要组成部分，旨在为精密设备提供末端浪涌防护，同时简化安装与维护流程。

---

二、核心技术与性能参数

1. 关键参数

   • 额定电压：230/400V，适配常规低压配电系统。
   • 最大放电电流：10kA（8/20μs波形），可承受雷电瞬态过电压冲击。
   • 标称放电电流：5kA（8/20μs波形），满足3级分类试验要求。
   • 电压保护水平（Up）：1.0kV，有效限制残压至设备耐受范围。
   • 极数：1P+N，兼顾相线与中性线保护，适用于单相配电场景。

2. 技术优势

   • 氧化锌压敏电阻技术：实现快速箝位浪涌电压，残压低且无续流风险。
   • 可插拔设计：模块化结构便于安装、更换及维护，降低库存成本。
   • 状态指示窗口：通过颜色变化（白/红）直观显示工作状态，红色时需立即更换。
   • 宽温适应性：工作温度范围-20℃至+60℃，适用于多种环境。

---

三、应用场景与解决方案

1. 终端设备防护
   PRU 10 1P+N专为灯具、传感器、通信设备等末端负载设计，可有效保护设备免受雷电、电网波动及开关操作引起的电涌损害

   4

   5
   。例如，在TN-S系统中，其1P+N极数可直接替代传统断路器，简化配电架构。

2. 多级防护方案
   在复杂配电系统中，PRU 10常与施耐德其他SPD（如PR 65kA 3P+N）配合使用，形成分级防护：

   • 第一级（L1-L3）：PR 65kA 3P+N，吸收大部分雷电流。
   • 第二级（L-N）：PRU 10 1P+N，保护末端单相设备。

---

四、市场动态与选型建议

施耐德电气近期对终端配电产品进行了价格调整，建议用户关注最新价格表并合理规划库存。选型时需注意：

• 系统匹配：根据配电系统类型（TN/TT）选择对应极数与保护模式。
• Up值协调：确保SPD的Up值低于被保护设备的冲击耐压（如精密设备要求Up≤1.2kV）。
• 环境因素：高湿度或腐蚀性环境需考虑IP67防护等级及材质选择。

---

五、结语

施耐德PRU 10 1P+N凭借其高性能、易维护性和灵活适配性，成为终端配电浪涌防护的优选方案。结合施耐德多级防护理念与本地化服务支持，可帮助用户构建更安全、可靠的电力环境。

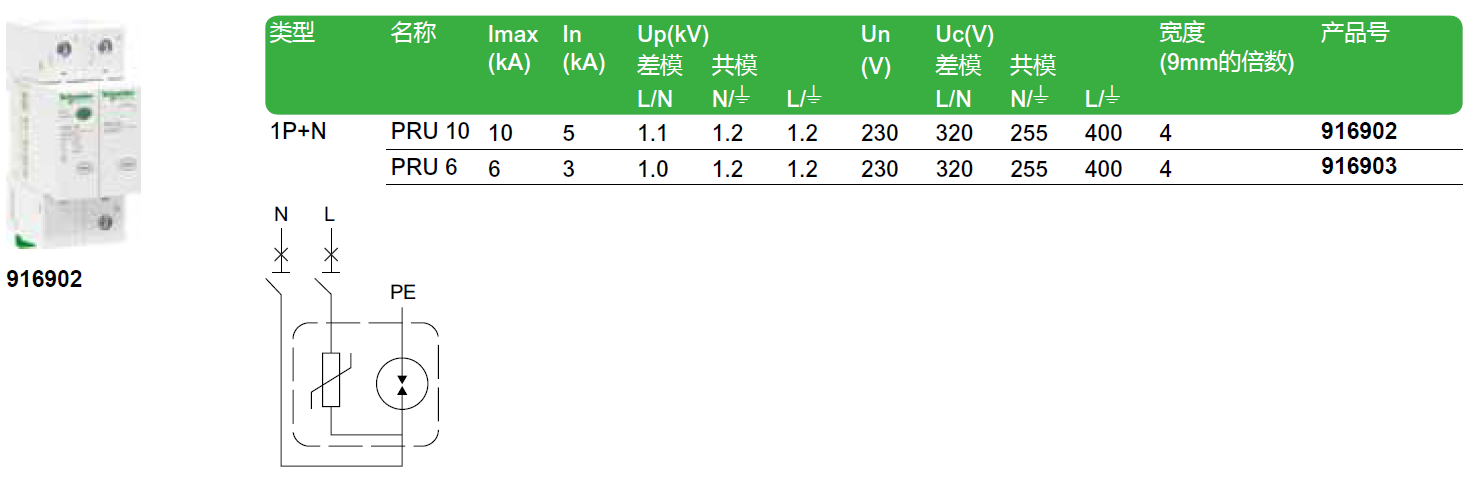

产品型号/产品号： PRU 10 1P+N（916902），PRU 6 1P+N（916903）
