ESE-45Tus卫士提前放电避雷针 提前放电时间45微秒，LPI直击雷防护_Guardian雷电保护系统5。

一、CAT系列接闪端子的工作原理：

CAT系列接闪端子的作用是在适当的时机形成上行先导，与下行先导会合，从而形成接闪。另将雷电放电电流传导至引下体进而传导至大地。

在适当的时机形成上行先导是重要的，如果上行先导产生过早，周边场强不足以维持其持续发展，该上行先导将停止或消失，而留在空间的 电荷的屏蔽作用将抑制未来的先导的发展。要形成局部的击穿需要3MV/m的场强，要维持先导的持续发展则需要有一个200kV/m的平均场强在上、下 先导之间，因此接闪端子的设计应当满足其增强电场的能力达到1:15左右，不宜过大，也不宜过小。

二、“卫士－5”系统作为LPI公司目前所开发研制的新一代避雷针，在原有基础上作出如下改进：

三、避雷针为非放射性物质结构

四、雷电专用下导体LPI-HVSC

“卫士-5”系统可以使用铜带，扁钢作下导体。但是，为了避免出现与一般防雷系统一样的情况的出现，在泻放雷电流时，“侧闪”会对附近的人员和设备造成危害。LPI建议在高密度人员聚居区，以及装有灵敏设备的地方，采用高压防护电缆作为下导体。

特征阻抗：4.5Ω

五、雷暴预警器

六、Guardian雷电保护系统5

· LPI Guardian系统5是特别为直击雷电保护而设计
· 先进控制触发式(CAT)避雷针系统是最新研发的设计
· 高压屏蔽电缆(HVSC)是一个特别设计的绝缘下导体，他大大降低跳火的风险
· 雷电记录器(LSR-1)，有效记录雷击次数
· Guardian系统5是一种经济及容易安装的雷电保护系统
· 全球超过二十多个国家已安装
· 测试及符合国际规格IEC 60-1:1989

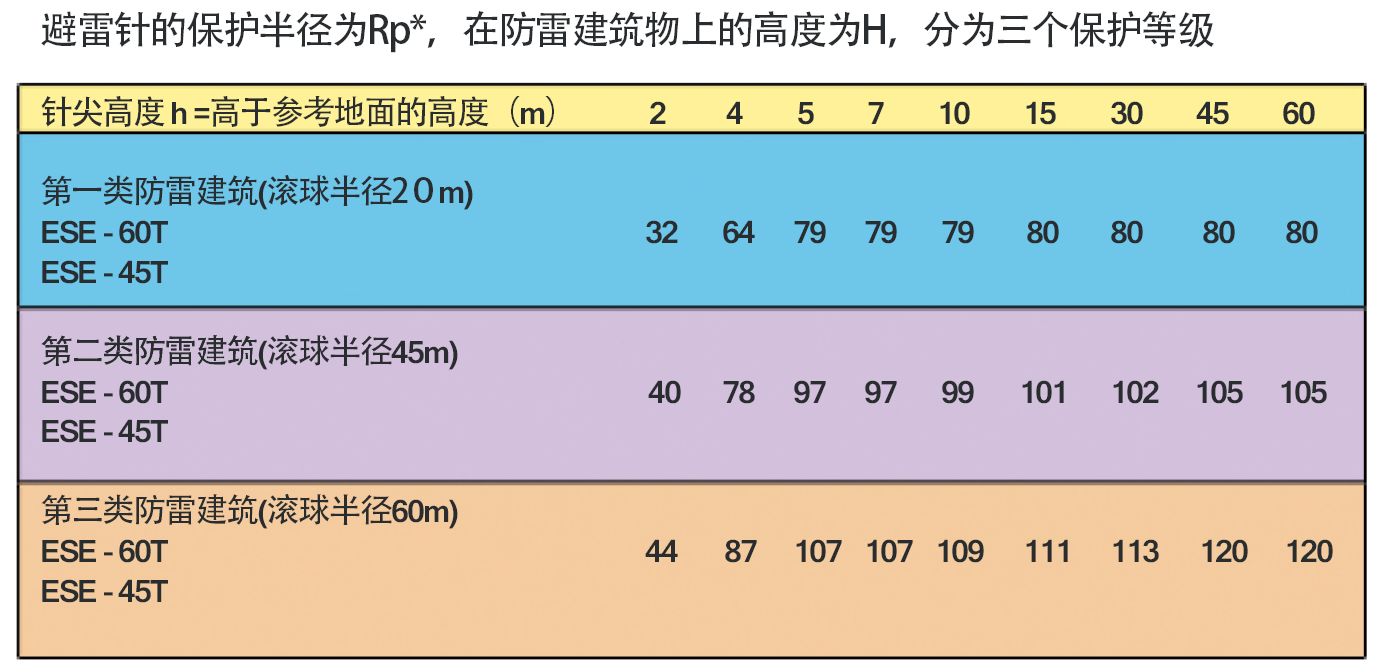

七、提前放电避雷针保护范围参考值

卫士系列避雷针更好地减小电晕的影响。这个论断已经在美国新墨西哥州，玛哥达那山的南巴尔迪山峰上试验得到证实。避雷针用四块独立的极板代替球形的极板，使得接闪端子的增强电场强度的能力更符合1：15（200KV：3MV）。由于技术改进及工艺的改良，卫士-5系统具有更加好的性能 （△T=50-62us）,符合UL-96，NFC17-102等一系列标准，价格也较低。

根据法国NFC 17-120标准规定，避雷针针尖应高于被保护物水平面2米以上，
当h＜5m时，避雷针的保护区域要通过描绘电磁模型来获取，见保护半径表；
当h≥5m时，保护半径可按照以下公式进行计算：
Rp = h ( 2 D – h ) + ΔL ( 2 D + ΔL )
Rp — 保护半径（m）；
h — 避雷针针尖与被保护物体最高端的距离（m）；
D — 滚球半径（m）；按照法国NFC17-102标准规定：第一类建筑物D=20m(GB50057-94规定D=30m)，第二类建筑物D=45m，第三类建筑物D=60m；
