一、产品概述

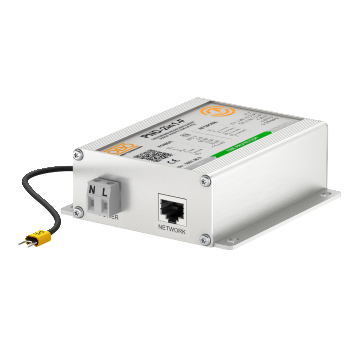

PND-2in1-F是一款专为网络摄像机设计的电源与网络信号二合一防雷器，采用铝制外壳和适配器插头，支持两级保护电路。其核心功能是通过电压限制和能量分流技术，将雷电冲击电流引导至大地，同时保障网络信号的传输质量。该产品符合IEC 61643-11及IEC 61643-21标准，适用于闭路电视、IP摄像机系统及户外安防场景。

二、核心防护技术

1. 多级联动保护
   采用差模与共模全保护设计，通过压敏电阻、气体放电管和瞬态抑制二极管（TVS）协同工作，可在纳秒级时间内响应雷电冲击，将过电压限制在设备安全范围内。例如，其电源线路标称放电电流达10kA（8/20μs），网络线路标称放电电流为2kA（8/20μs），有效抵御高强度雷击。

2. 信号完整性保障
   在保护电源的同时，PND-2in1-F通过低损耗设计确保网络信号传输质量，支持百兆/千兆网络，避免因雷电干扰导致图像模糊、数据中断等问题。其传输频率覆盖0-100MHz，兼容多种监控协议

   6

   9
   。

三、关键技术参数

参数类别	指标
电源保护	持续运行电压：275V
	额定放电电流：10kA（8/20μs）
网络保护	电压保护水平：≤40V（线间）
	频率范围：0-100MHz
物理特性	外壳材质：铝制
	安装方式：适配器插头
环境适应性	工作温度：-20℃~80℃

四、典型应用场景

• 室外监控系统：适用于平安城市、雪亮工程等户外场景，保护高清网络摄像机免受雷电侵害。
• 交通枢纽：如地铁站、铁路沿线，防范雷电通过电源或信号线侵入设备。
• 工业安防：在电力系统、通信基站等高雷击风险区域提供末端防护。

五、安装与维护建议

1. 安装规范

   • 防雷器应靠近被保护设备，串联在电源/网线与设备接口之间，确保接地电阻≤4Ω。
   • 使用适配器插头简化接线，支持防水箱安装。

2. 定期检查

   • 每季度检查防雷器状态指示灯，失效时及时更换。
   • 避免擅自拆卸，建议由专业人员维护。

六、市场优势

PND-2in1-F凭借以下特点成为行业优选：

• 高效兼容性：适配多种品牌监控设备，无需额外配置。
• 国际认证：通过IEC 62305、VDE 0185等标准测试，可靠性获国际认可。
• 轻量化设计：体积小巧，节省安装空间，适配紧凑型安防方案。

综上，PND-2in1-F OBO监控网络二合一防雷器凭借其卓越的防护性能、灵活的安装方式及广泛的应用场景，成为保障监控系统稳定运行的重要选择。在智慧安防快速发展的今天，该产品为室外设备提供了可靠的“最后一道防线”。

产品型号：PND-2in1-F
