机架式网络信号防雷器是一种专为数据中心、机房、通信基站等场景设计的高集成度浪涌保护设备，主要用于保护网络设备免受雷电、电磁脉冲等过电压干扰。

1. 功能与作用

• 多路集中保护：支持16口、24口等机架式设计，可同时对多路网络信号（如以太网、PoE供电线路）进行防护，适用于交换机、服务器、IP摄像头等设备的信号入口。
• 多级防护机制：通过气体放电管、金属氧化物压敏电阻等元件，将过电压引导至地线，同时具备滤波功能以减少电磁干扰，确保信号传输稳定性。
• 兼容性广泛：支持RJ45、BNC、光纤等多种接口类型，满足不同网络场景需求。

2. 应用场景

• 数据中心与机房：保护交换机、服务器等核心设备，防止雷击或电源浪涌导致的数据丢失或硬件损坏。
• 视频监控系统：用于IP摄像头、录像机等设备的信号和电源线路防护，尤其适用于室外或雷暴多发区域。
• 工业自动化与智慧城市：保障工业控制系统、智能终端等设备的稳定运行，降低雷电引发的生产中断风险。

3. 技术参数

• 通流容量：常见型号如CSHBFL-SN100/24支持2.5kA（8/20μs）标称放电电流，部分高端产品可达100kA。
• 保护等级：电压保护水平（Up）通常为45V（线对线）至500V（线对地），满足IEC 61643-21等国际标准。
• 传输性能：插入损耗低（如0.5dB），支持100Mbps至10Gbps速率，适用于千兆网络环境。

4. 安装注意事项

• 接地要求：需接入独立防雷地网，接地电阻应≤1Ω，避免与避雷针接地线混接。
• 等电位连接：机房内金属设备、线槽等需通过均压环或铜排实现电气连通，减少电位差。
• 分级防护：建议采用三级防护策略，即在总配电柜、楼层配电箱和设备端分别安装不同通流容量的防雷器。

5. 典型产品示例

• CSHBFL-SN1000/24：24口千兆以太网防雷器，支持PoE供电，适用于高密度网络环境。
• CSHBFL-SN1000/POE8：8口机架式POE防雷器，专为IP摄像头和无线接入点设计。

通过合理选型与规范安装，机架式网络信号防雷器可显著降低雷电灾害风险，保障网络系统的持续稳定运行。

CSHBFL-SN/***机架式网络信号防雷器 （100Mbps、1000Mbps、16口、24口、机架式）本产品适用于多路网络信号线路集中保护，主要用于沿网络信号线路侵入设备的雷电（过电压）防护，如16口、24口以太网交换机。

产品特点：

1，放电电流大，采用多级保护。                               4，插入损耗低，确保线路畅通。

2，内置快速半导体保护器件，响应速度快，残压低。 5，驻波系数小，工作频率范围宽。

3，核心元件采用国际知名品牌，性能优越。              6，节能、环保，安装简便，适用于各种标准接口类型。

技术参数：

安装说明：

1，本产品为串联连接方式。

2，请选择与被保护设备接口类型相同的产品。

3，防雷器应与被保护设备的工作电压相匹配。

4，安装时请根据安装示意图所示连接，其中IN为输入，OUT为输出，PE为地线，输入端接外线，输出端与被保护设备的输入端相连接，切勿接错。

5，防雷器的PE线必须与防雷系统的地线可靠连接，连接线要求短、粗、直。

6，防雷器在使用期间，应定期检测，如果出现故障，应及时维修或更换，以确保设备安全。

产品尺寸图：

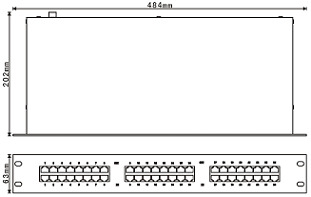

1，机架式24口、100M

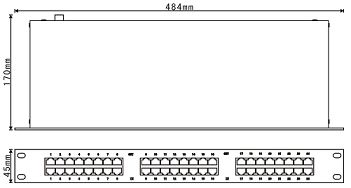

2，机架式24口、1000M

安装示意图：

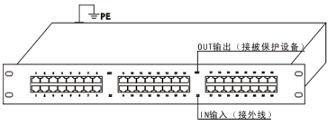

1，机架式24口、100M

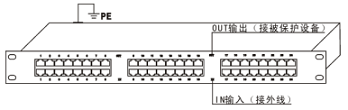

2，机架式24口、1000M

点击下载 CSHBFL-SN/***机架式网络信号防雷器 （100Mbps、1000Mbps、16口、24口、机架式）
