风力发电电源防雷器是保障风电机组安全运行的关键设备，其设计需结合多级防护原则和具体场景需求。

1. 防雷器类型与层级
   风电电源防雷系统通常采用多级防护：

   • I级防雷器（雷电流保护器）：安装在防雷保护区0A→1边界处（如400/690V电源侧），用于导走直接雷击产生的大电流（如10/350μs波形测试），限制高电位差。
   • II级防雷器（电涌保护器）：用于后续防雷区（如控制柜、变频柜等），保护设备免受感应雷电或内部电涌影响（如8/20μs波形测试），通流量通常为5kA（10/350μs）。

2. 关键安装位置

   • 机舱控制柜：电源输出端需安装专用防雷器（如100KA），信号线需加装RJ45等避雷器
     3
     。
   • 变频柜与配电箱：输入端安装65KA专用防雷器，分配电箱根据需求选择40KA或65KA。
   • 接地系统：所有防雷器需通过等电位连接网络与主接地汇流排相连，确保电位均衡，降低反击风险。

3. 辅助防护措施

   • 屏蔽与等电位连接：机舱采用封闭金属壳体，线缆屏蔽层两端需连接等电位带，抑制电磁干扰。
   • 定期维护与监测：通过雷电监测系统实时预警，并定期检查防雷器状态，及时更换失效部件。
   • 新技术应用：如叶片内置光纤监测雷击，结合智能接地系统优化泄流效率。

4. 典型配置示例
   以某风电场为例：

   • 机舱顶部避雷针+叶片接闪器，通过金属连接带引至接地网。
   • 控制柜内配置65KA电源防雷器，变频柜输入端加装65KA专用防雷器。
   • 信号线采用24V避雷器，视频监控线使用24V三合一防雷器。

综上，风力发电电源防雷需结合多级保护、合理布局及智能监测，以应对雷电直击、感应过电压和地电位反击等风险。

CSHBFL-M1000/***风力发电电源防雷器（40KA、80KA、120KA、160KA模式）该电源防雷模块适用于工作电压为600～690V的电源系统防雷保护。该产品广泛用于工业厂矿等的电源系统，如各种配电站、配电房、配电柜、开关箱以及其它各种重要且易遭受雷击的设备。

产品特点：

1，选用优质压敏电阻，性能稳定可靠；

2，适用于不同电网制式，保护更全面；

3，高雷电放电能力，ns级响应速度；

4，内置过热断路装置；

5，失效检测指示；

6，遥信报警接口；

7，35mm 导轨安装，标准模块化设计；

8，节能、环保，安装简单、方便，无须特殊维护。

技术参数：

安装说明：

1，安装前必须切断电源，严禁带电操作。

2，建议在防雷模块前端串联熔断器或自动断路器。

3，安装时请根据安装示意图所示连接，其中L1、L2、L3为相线，N为零线，PE为地线,切勿错接。安装完成后，合上自动断路器（熔断器）开关，检查工作状态是否正常。

4，安装完毕后（18mm的模块应将模块插到位），检查防雷模块是否正常工作。

5，防雷模块在使用期间，应定期检测并查看故障显示窗口状态，当故障显示窗呈红色（或带遥信的产品遥信端子输出报警信号）时，表示防雷模块发生故障，应及时维修或更换。

6，并联式电源防雷模块应并联安装（也可采用凯文接线方式），可以采用双接线方式连接，一般情况下，只需连接两个接线柱中的任意一个即可。连接线要求牢固可靠，且要求短、粗、直。

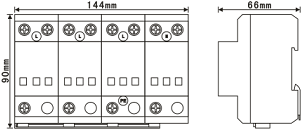

产品尺寸图：                                                               安装示意图：

1，4片模式、36mm宽、600~690V                                 1，4片模式、36mm宽、600~690V

点击下载 CSHBFL-M1000/***风力发电电源防雷器（40KA、80KA、120KA、160KA模式）
