一、核心工作原理：主动引导雷电

OPR30避雷针基于提前放电（Early Streamer Emission, ESE）原理，通过主动触发上行先导电流，显著提升雷电捕获效率。其工作流程如下：

1. 电场感应与储能：在雷暴天气中，当地面与雷云间的电场强度达到10-20 kV/m时，避雷针底部电极吸收电场能量并储存电荷。

2. 提前放电触发：当电荷积累至临界值，通过顶部电极间隙击穿放电，形成强烈的电晕层，产生上行先导电流，比普通避雷针提前30微秒（ΔT=30μs）引导雷电。

3. 精准导流：上行先导与下行雷电流相遇后，避雷针将雷电能量经引下线安全导入大地，极大降低被保护设施的雷击风险。

二、技术参数与性能优势

1. 关键参数

• 提前放电时间：30微秒（ΔT=30μs），显著缩短雷电响应时间。

• 保护范围：相同高度下，保护半径是普通避雷针的3-4倍，例如在Ⅱ类建筑物（滚球半径45米）中，保护半径可达66米。

• 材质与寿命：采用316L不锈钢，耐腐蚀性强，设计寿命超过20年。

• 安装要求：总高度0.5米，重量轻（荷载小），适应复杂环境安装。

2. 性能优势

• 高效防护：通过武汉高压研究所（WHVRI）测试，OPR30的击穿时间比普通避雷针缩短50微秒，峰值电压降低0.084 MV，确保雷电精准导流。

• 免维护设计：无源系统，无需外部供电或定期维护，仅需每年检查接地电阻和外观完整性。

• 环境适应性：抗风能力强，可在-40℃至120℃温度范围内稳定运行。

三、广泛应用场景

OPR30凭借其高可靠性和大范围保护能力，被广泛应用于以下领域：

1. 能源与工业：发电厂、变电站、石油管道及化工厂，防止雷击引发的火灾或设备损毁。

2. 交通与通信：机场、铁路、基站及数据中心，保障信号传输和设施安全。

3. 建筑与公共设施：高层建筑、博物馆、金融中心及历史遗迹，兼顾安全与美观。

四、安装与维护要点

1. 安装规范

• 选址：需位于被保护区域最高点，确保无遮挡物影响电场感应。

• 基础施工：采用法兰盘或U型螺栓固定，垂直度偏差需小于1°，并确保接地电阻≤10Ω。

2. 维护建议

• 定期检查：每半年检测一次接地电阻，观察避雷针是否存在腐蚀或变形。

• 极端天气后：雷暴或台风后需立即检查避雷针结构稳定性。

五、局限性与改进方向

尽管OPR30性能卓越，但仍需注意以下局限性：

• 成本较高：因采用先进材料和脉冲技术，初期投资高于传统避雷针。

• 安装复杂度：需严格遵循规范，不当安装可能导致防护效果下降。

未来，ABB可通过模块化设计和智能化监测（如物联网实时反馈）进一步优化产品，降低使用门槛并提升防护精度。

结论

OPR30 ABB提前放电避雷针通过主动放电技术重新定义了防雷标准，其高效性、免维护特性及广泛适用性使其成为现代基础设施的“雷电守护者”。

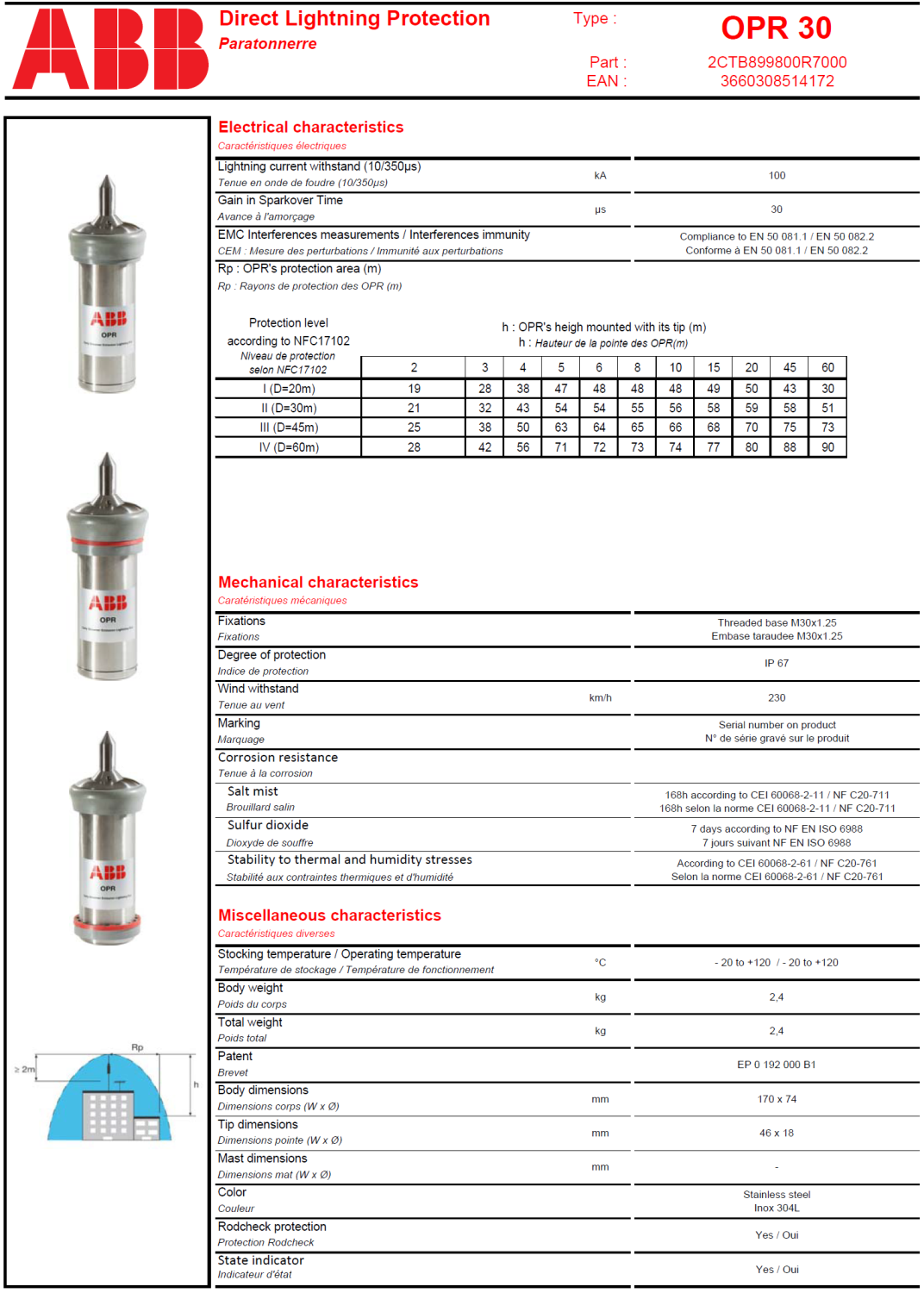

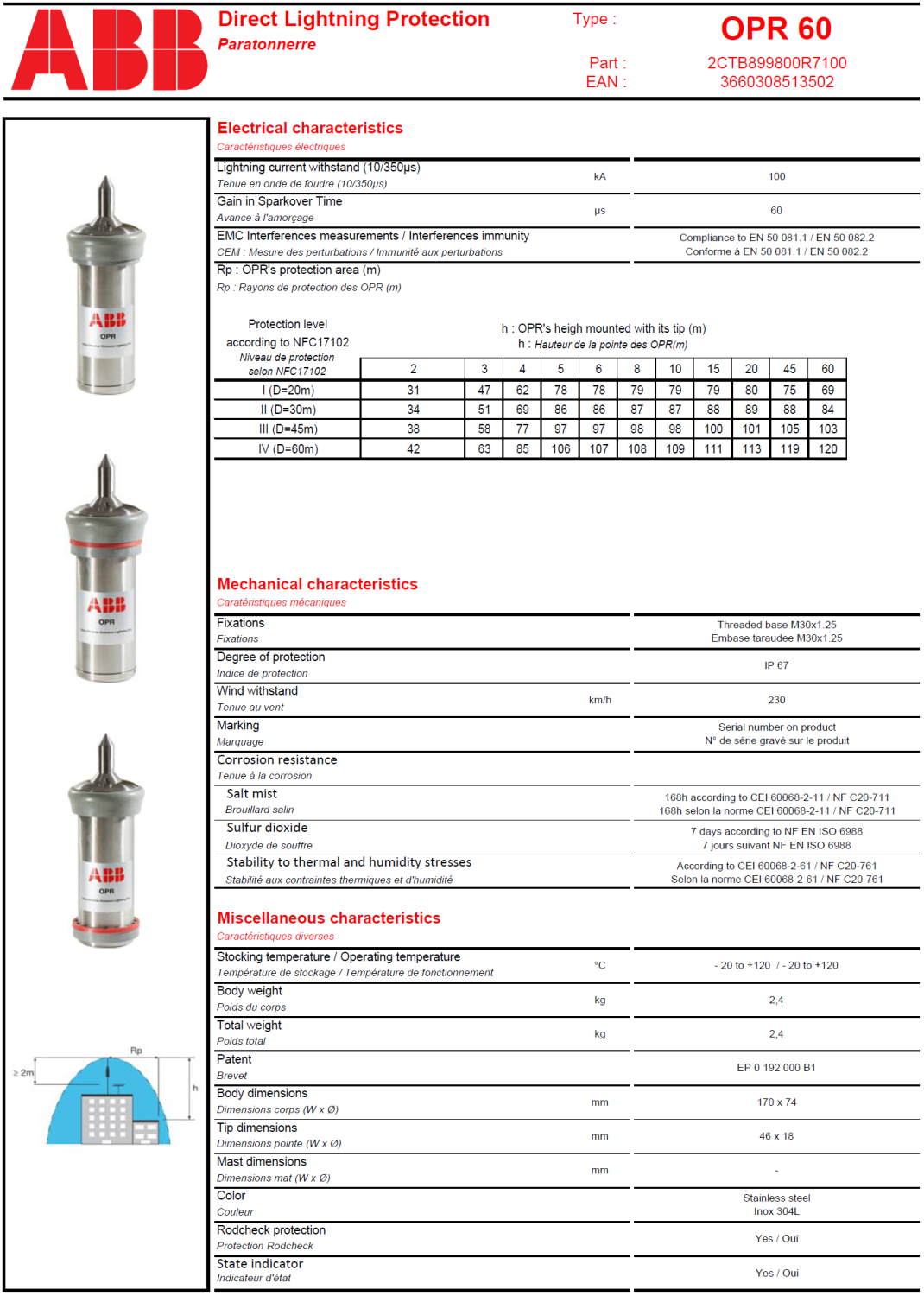

产品型号：OPR30，OPR45，OPR60
