一、产品概述

ZC-E92681-2-24 MTL二合一防雷器是一款专为数字网络摄像机设计的集成化防雷设备，集电源防雷与网络信号防雷功能于一体。其设计符合国家及国际标准（如GB 18802.1-2011、GB 18802.21-2016），通过多级串联式联动保护结构，可有效应对雷电直击、感应过电压及电力系统操作过电压等场景。

二、核心工作原理

1. 多级防护机制
   防雷器内部采用压敏电阻、气体放电管、瞬态抑制二极管（TVS）等元件，形成多级保护网络。当雷电冲击发生时，压敏电阻迅速降低阻抗，将电压限制在设备安全范围内；气体放电管在电压超过阈值时导通，将雷电流导入大地；TVS则对残余瞬态电压进行纳秒级抑制，确保输出电压稳定。

2. 能量泄放与信号保护

   • 电源线路：通过限压和分流技术，将雷电能量快速导入地线，避免设备因过流损坏。
   • 网络线路：采用差模共模全保护设计，过滤高频干扰信号，保障百兆/千兆网络传输的稳定性与清晰度。

三、功能特性

1. 高效防雷响应
   通流容量达10kA（8/20μS），响应时间小于10ns，可承受极端雷电环境。

2. 低损耗与兼容性
   插入损耗极低，不影响网络带宽与设备性能，支持与主流品牌监控设备兼容。

3. 智能监测与便捷安装
   配备失效指示灯，直观提示防雷器状态；紧凑型设计支持导轨安装，适用于防水箱或设备内部。

四、典型应用场景

• 智慧城市与交通监控：保护户外高清网络摄像机免受雷电破坏，确保交通管理、治安监控等系统连续运行。
• 公共设施与军事基地：适用于机场、海关、军事设施等对防雷要求严苛的场景，防范雷电引发的数据丢失或设备故障。
• 工业自动化与楼宇安防：保障工业控制系统、楼宇监控网络在恶劣天气下的稳定性。

五、安装与维护建议

1. 安装规范

   • 防雷器应靠近被保护设备，输入端连接电源/网线，输出端连接设备接口，地线需就近接入接地排（电阻≤4Ω）。
   • 避免接线错误或松动，防止防雷效果减弱。

2. 定期维护

   • 每季度检查防雷器状态，若指示灯熄灭需立即更换。
   • 建议由专业人员操作，避免擅自拆卸导致安全隐患。

结语

ZC-E92681-2-24 MTL二合一防雷器凭借其高集成度、多级防护及智能化设计，为数字安防系统提供了全面、可靠的防雷解决方案。

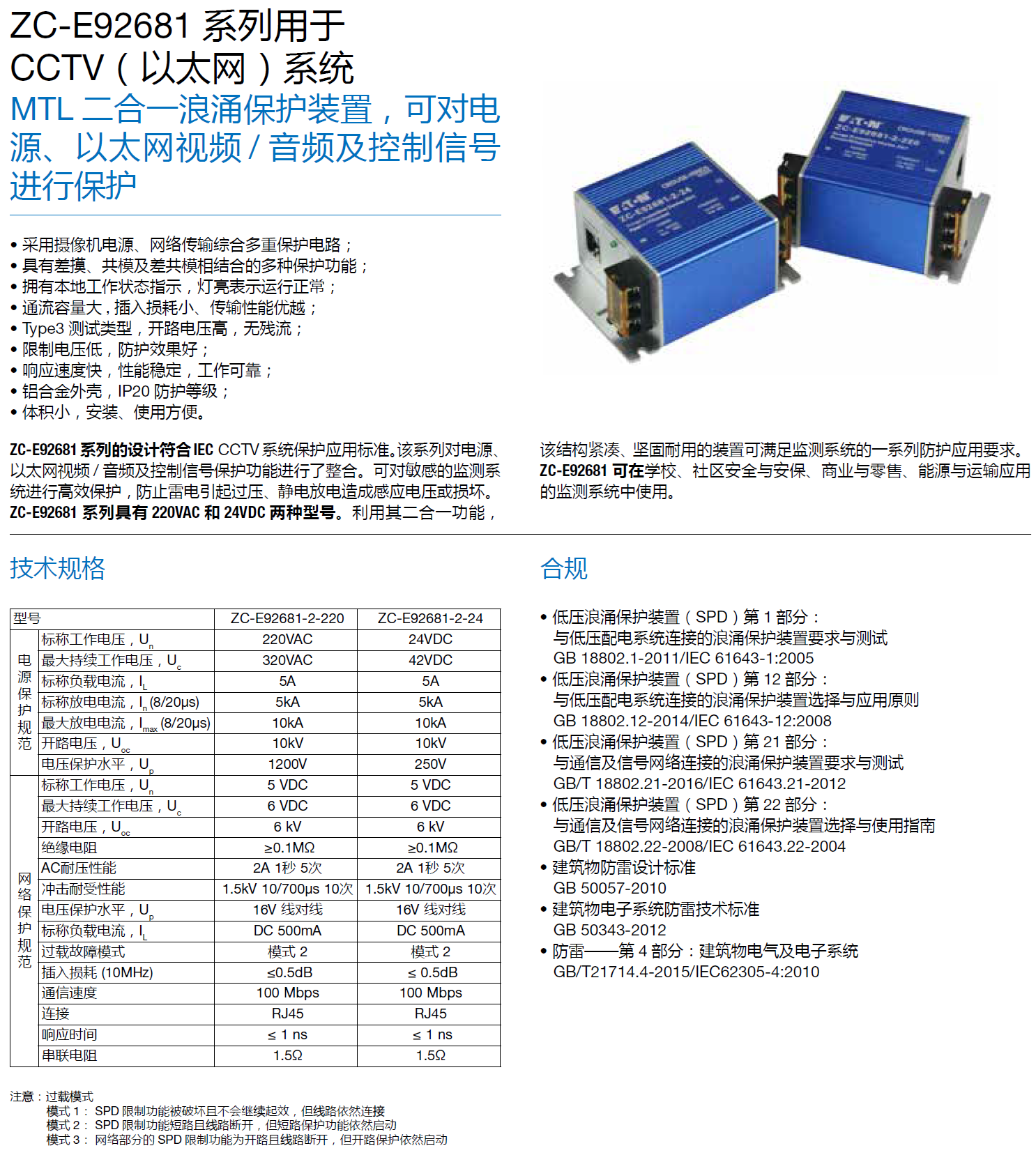

产品型号：ZC-E92681-2-220，ZC-E92681-2-24
