RS232-09A欧申串口信号防雷器的技术解析与应用指南

作者:CSHBFL 华保防雷   发布时间:2025-03-24 11:08   点击 29

分享到 0

一、产品概述

RS232-09A欧申串口信号防雷器专为RS-232接口(9针)设计,兼容RS485/422、有线遥感等D型接口设备,可防护线线间、线地间的雷击及浪涌冲击。其核心防护原理包括:

  1. 泄流与钳位:通过瞬时大电流泄放和电压钳位技术,将雷电能量导向地线,避免设备受损。
  2. 多级保护:采用低电容设计,减少信号衰减,同时确保传输性能优异(插入损耗≤0.2 dB)
  3. 宽温适应性:工作温度范围达-40℃~+70℃,满足严苛环境需求。

二、技术参数

参数项 技术指标
接口类型 DB9(9针/孔)

额定工作电压 15V

标称放电电流(In) 5kA(8/20μs)

最大放电电流(Imax) 10kA(8/20μs)

响应时间 ≤1ns

保护水平(Up) ≤25V

接地要求 接地电阻<4Ω,接地线≥2.5mm2


三、应用场景

  1. 工业控制系统:保护PLC、工控机等设备免受雷电干扰。
  2. 通信设备:适用于路由器、交换机等网络设备的信号防护
  3. 遥感与测控:保障遥测终端、遥控设备的稳定运行。

四、安装指南

  1. 串联安装:将防雷器串联于信号通道与被保护设备之间,输出端连接设备。
  2. 接线规范:确保接线牢固,避免接触不良导致保护失效。
  3. 接地要求:接地线需短而粗(≥2.5mm2),且与接地汇流排距离<1米

五、产品优势

  • 高效防护:多级保护机制可承受5kA至10kA的雷电流冲击
  • 低损耗传输:低电容设计减少信号畸变,适用于高速数据传输。
  • 长寿命设计:采用进口元器件,寿命长且维护成本低。

总结

RS232-09A欧申串口信号防雷器凭借其高性价比、多场景适用性及可靠防护性能,成为工业与通信领域的重要安全组件。合理选择与规范安装可显著降低雷电灾害风险,保障设备长期稳定运行。

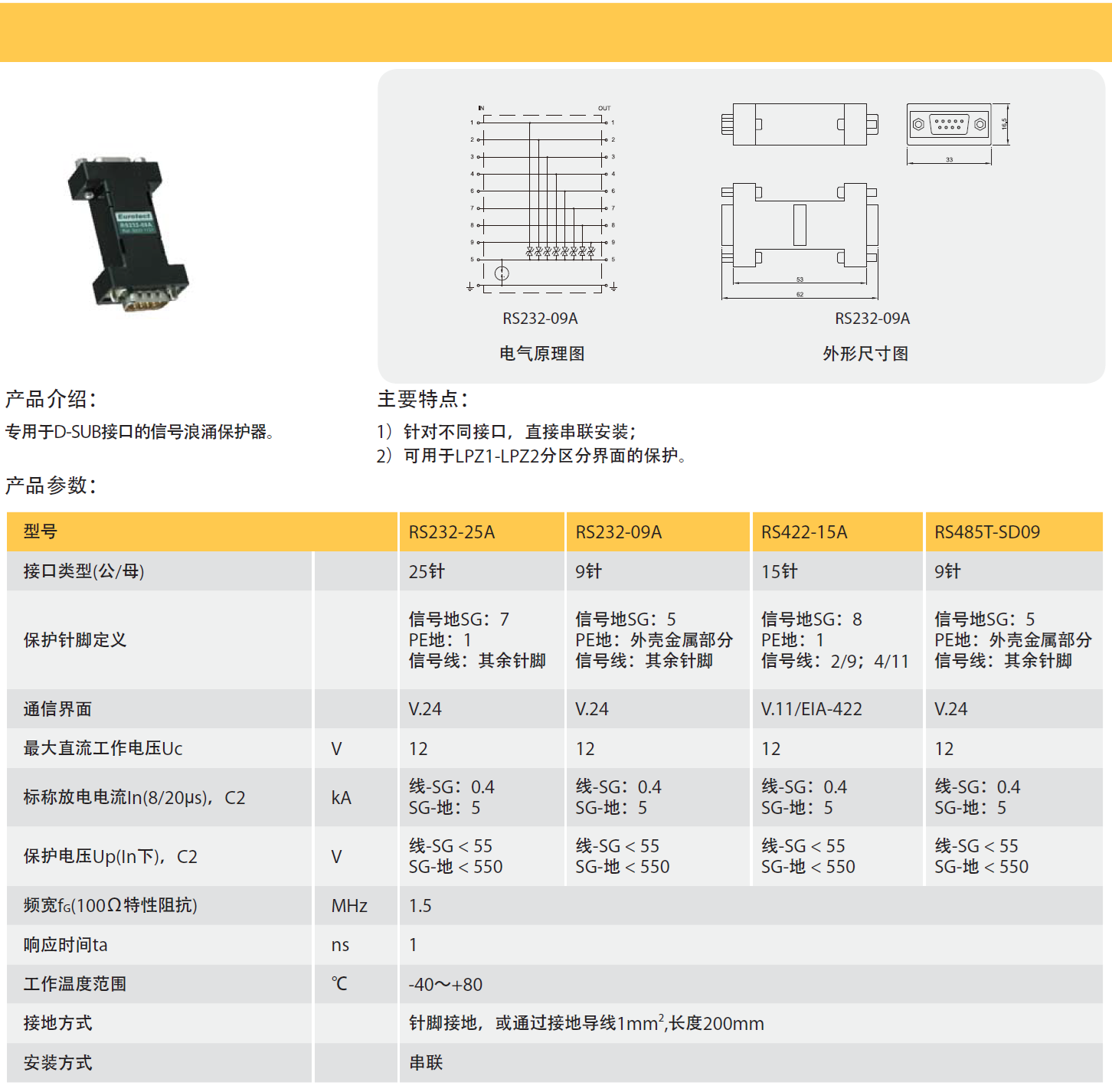

RS232-25A,RS232-09A,RS422-15A,RS485T-SD09

产品型号:RS232-25A,RS232-09A,RS422-15A,RS485T-SD09
