一、产品概述

NSP15M31500YPVR是伊顿（EATON）推出的专为光伏直流电源系统设计的防雷器，旨在保护太阳能发电设备免受雷电过电压及瞬态电涌的冲击。该产品结合了伊顿在电力保护领域的技术积累，适用于光伏电池板输出端、逆变器、控制器等关键节点，确保系统安全稳定运行。

二、核心功能与技术特点

1. 高防护性能

   • 大通流容量：标称放电电流（In）达15kA（8/20μs），最大放电电流（Imax）达40kA，可快速泄放雷电流，残压低，保护设备免受损坏。

   • 多重保护机制：内置双重热脱扣装置和温控断路技术，防止防雷器因过热引发火灾风险。

2. 智能监控与维护便利性

   • 状态可视化：通过绿色/红色告警窗口实时显示工作状态（绿色正常，红色故障），便于快速排查问题。

   • 远程监控接口：可选配遥信接点，支持远程监控防雷器状态，适用于大型光伏电站的集中管理。

3. 环境适应性

   • 可在-40℃至+85℃的宽温范围及高湿度（≤95%）环境下稳定工作，适应户外恶劣条件。

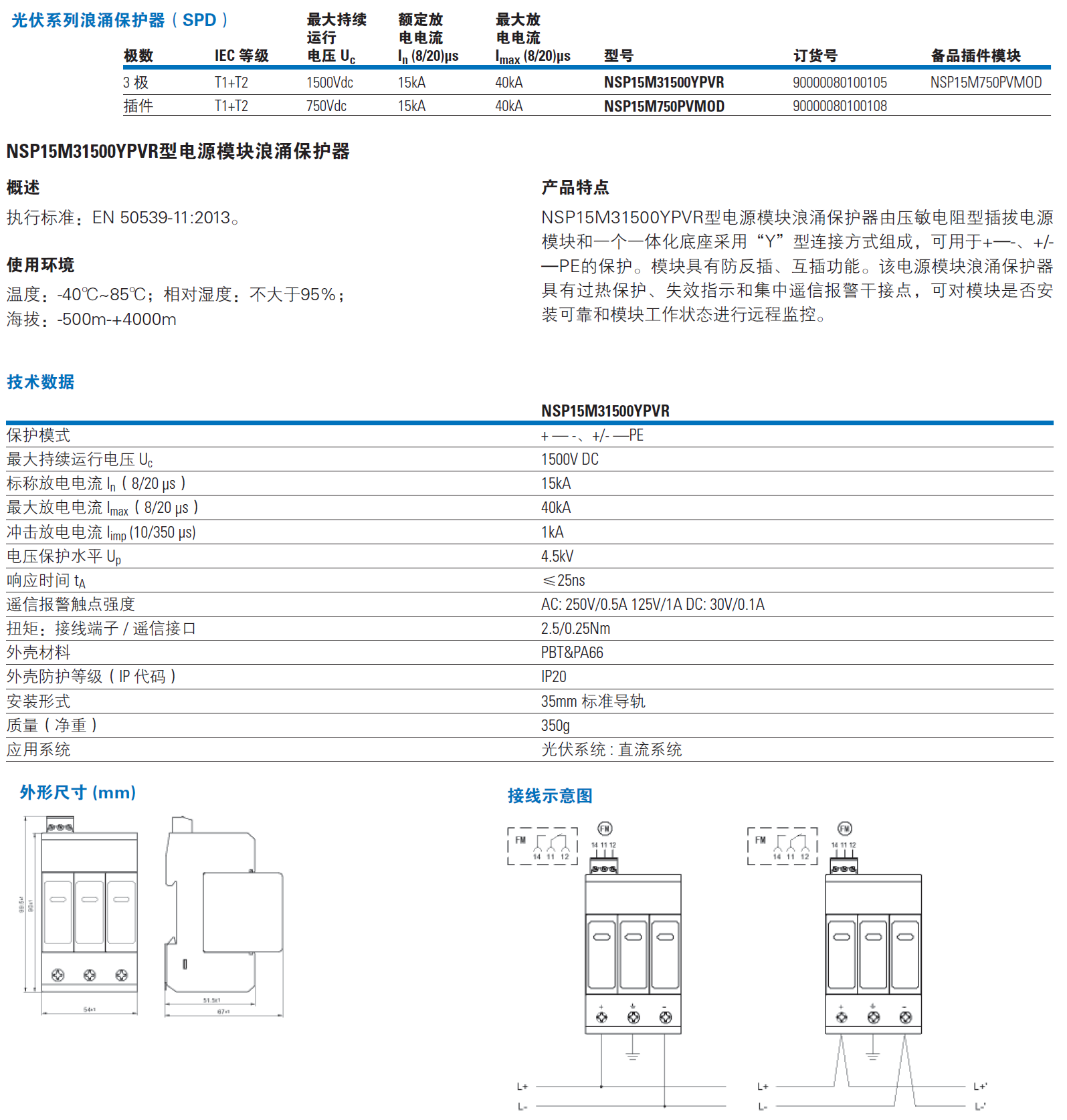

三、技术参数

四、安装与使用指南

1. 安装位置

   • 并联安装于光伏系统的LPZ1区及后续分区，如太阳能电池输出端、逆变器或控制器入口处。

2. 接线规范

   • 顺序要求：先连接地线（PE端），再接入负极（-），最后连接正极（+），使用多股软铜线确保低阻抗。

   • 接地要求：接地线长度尽量缩短（建议＜1m），并确保接地电阻≤4Ω，避免与建筑避雷带直接连接。

3. 安全保护措施

   • 在防雷器前端串联直流熔断器或微型断路器（如伊顿Bussmann系列光伏熔断器），防止防雷器短路引发事故。

   • 安装前需断电操作，严禁带电作业。

五、应用场景与优势

• 适用场景：集中式/分布式光伏电站、屋顶太阳能系统、储能设备等。

• 优势对比：相较于传统防雷器，NSP15M31500YPVR采用模块化设计，支持导轨安装和带电更换，减少维护停机时间。

六、维护与故障处理

• 定期检查：每半年检查告警窗口状态及接线紧固度，清理积尘。

• 故障处理：若告警窗口变红，需立即更换防雷模块，并检查前端保护装置是否失效。

七、结语

NSP15M31500YPVR EATON光伏电源防雷器凭借其高可靠性、智能监控及易维护性，成为光伏系统雷电防护的理想选择。

产品型号：NSP15M31500YPVR，NSP15M750PVMOD
