一、产品概述

DVCI 1 255 FM是一款复合型1+2级电涌保护器，专为低压配电系统设计，符合IEC 60364-4-44和IEC 60364-5-53标准要求。其额定电压为255V，最大冲击放电电流（10/350μs）可达25kA，可有效应对直接雷击、开关过电压等瞬态过电压事件。模块采用集成熔断器设计，无需额外配置后备保护装置，简化了安装流程并降低了系统复杂性。

二、技术特点

1. 高效雷电流泄放
   模块内置封闭型火花间隙与RADAX Flow续流遮断技术，可在8/20μs波形下承受100kA工频续流，确保系统在雷击后快速恢复稳定。
2. 精准电压保护水平
   保护水平（Up）≤1.5kV（含熔断器压降），配合总长度≤0.5米的电缆时，可满足设备冲击耐受电压的80%要求，避免过电压对终端设备的损害。
3. 智能化运维管理
   通过视窗指示灯显示“工作/故障”状态（绿/红），支持热插拔更换模块，无需断电或拆卸配电盘盖板，提升维护效率。
4. 系统协调性设计
   与DEHN Red/Line系列2级、3级SPD形成能量配合，适用于主配电板至下游设备的多级防护架构。

三、典型应用场景

• 住宅与商业建筑：保护配电箱、电梯、安防系统等关键负载。
• 工业自动化：保障PLC、伺服驱动器等精密设备免受电涌干扰。
• 智能电网：适用于变电站、通信基站等场景，防范地电位反击与感应雷风险。

四、安装与注意事项

1. 接线要求：主配电板内SPD至接地母线的等电位连接导体应短而直，避免串联连接导致电压降超标。
2. 环境适配：支持紧凑型配电柜安装，适用于空间受限场景。
3. 定期检测：建议每年通过专用设备检测SPD状态，及时更换失效模块。

五、产品优势

DVCI 1 255 FM凭借高性价比、易维护性及能量协调性，成为现代防雷工程中1级电涌保护的首选方案。其集成化设计不仅降低了施工难度，更通过智能化功能提升了系统可靠性，为电气设备提供全方位的雷电防护。

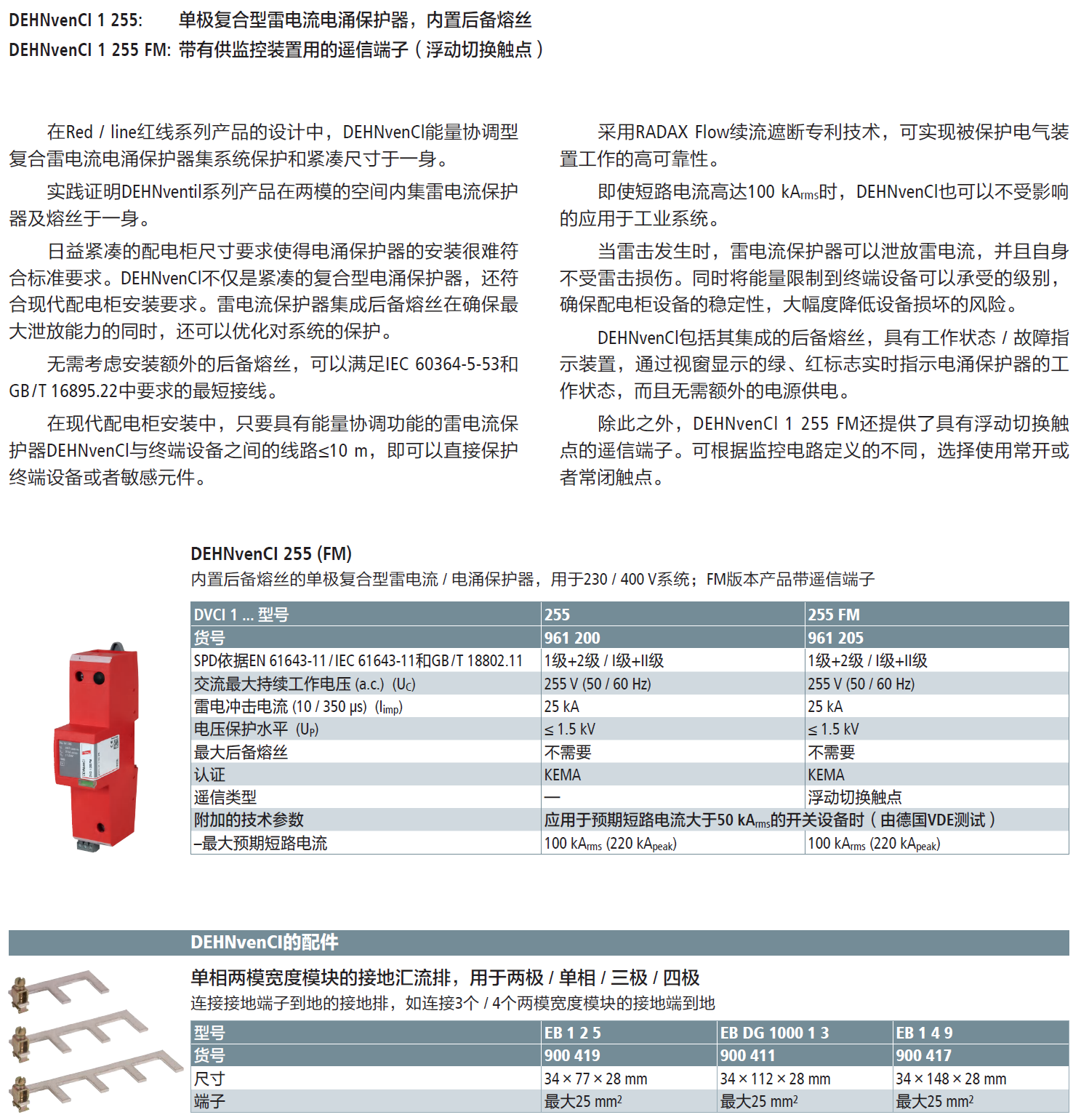

产品型号(货号)：DVCI 1 255(961 200)，DVCI 1 255 FM(961 205)，EB 1 2 5(900 419)，EB DG 1000 1 3(900 411)，EB 1 4 9(900 417)
