一、产品概述

DGP M 255是DEHN旗下能量协调型单极N-PE雷电流保护器，专为TT系统（依据IEC 60364-5-53标准）设计，适用于“3+1”和“1+1”电路的N线与PE线之间总放电电流的防护。其采用模块化结构，支持免工具更换保护模块，并通过“绿/红”状态指示窗口实时显示工作状态，确保运维便捷性。

二、技术特点

1. 高放电能力
   产品搭载沿面放电火花间隙技术，冲击放电能力可达100 kA（10/350 μs），可有效抵御直击雷和电涌冲击，保护低压设备免受损坏。
2. 能量协调设计
   与DEHNguard M系列电涌保护器N-PE模块及DEHNgap C S电涌保护器能量协调，无需额外退耦线圈，简化系统配置。
3. 低电压保护水平
   电压保护水平（UP）≤2.5 kV，符合EN 61643-11/I EC 61643-11标准，兼顾“生命安全”与“财产安全”双重防护需求。
4. 模块化与可靠性
   采用DIN轨安装设计，支持母排、导线等多种连接方式；内置动态热脱扣装置，通过EN 60068-2冲击与振动测试，确保长期稳定运行。

三、应用场景

• TT系统防护：适用于TT系统中性线（N）与保护接地线（PE）之间的总放电电流保护，满足防雷分区LPZ0A与LPZ1边界处的防护要求。
• 复合系统兼容：与TN-S系统兼容，可集成至“1+1”或“3+1”电路中，实现多场景雷电防护。
• 关键设备保护：广泛应用于电表、配电柜等场景，尤其适合对漏电流敏感的精密设备。

四、安装与维护

• 便捷安装：预接线单元包含底座与可插拔模块，支持快速部署；模块锁扣系统防止运输或雷击时松动。
• 智能监测：通过绿/红状态指示窗口实时查看工作状态，部分型号（如FM系列）提供浮动切换触点遥信端子，支持远程监控。

五、认证与标准

DGP M 255通过UL认证及多项国际标准测试（如EN 61643-11、IEC 61643-11），符合VDN指令等地区性法规，确保产品安全性和合规性。

结语

DGP M 255 DEHN单极N-PE雷电流保护器凭借其高能效、模块化与智能化设计，为低压配电系统提供了全面的雷电防护方案。无论是TT系统还是复合型场景，该产品均可显著降低雷电风险，是电气安全领域的可靠选择。

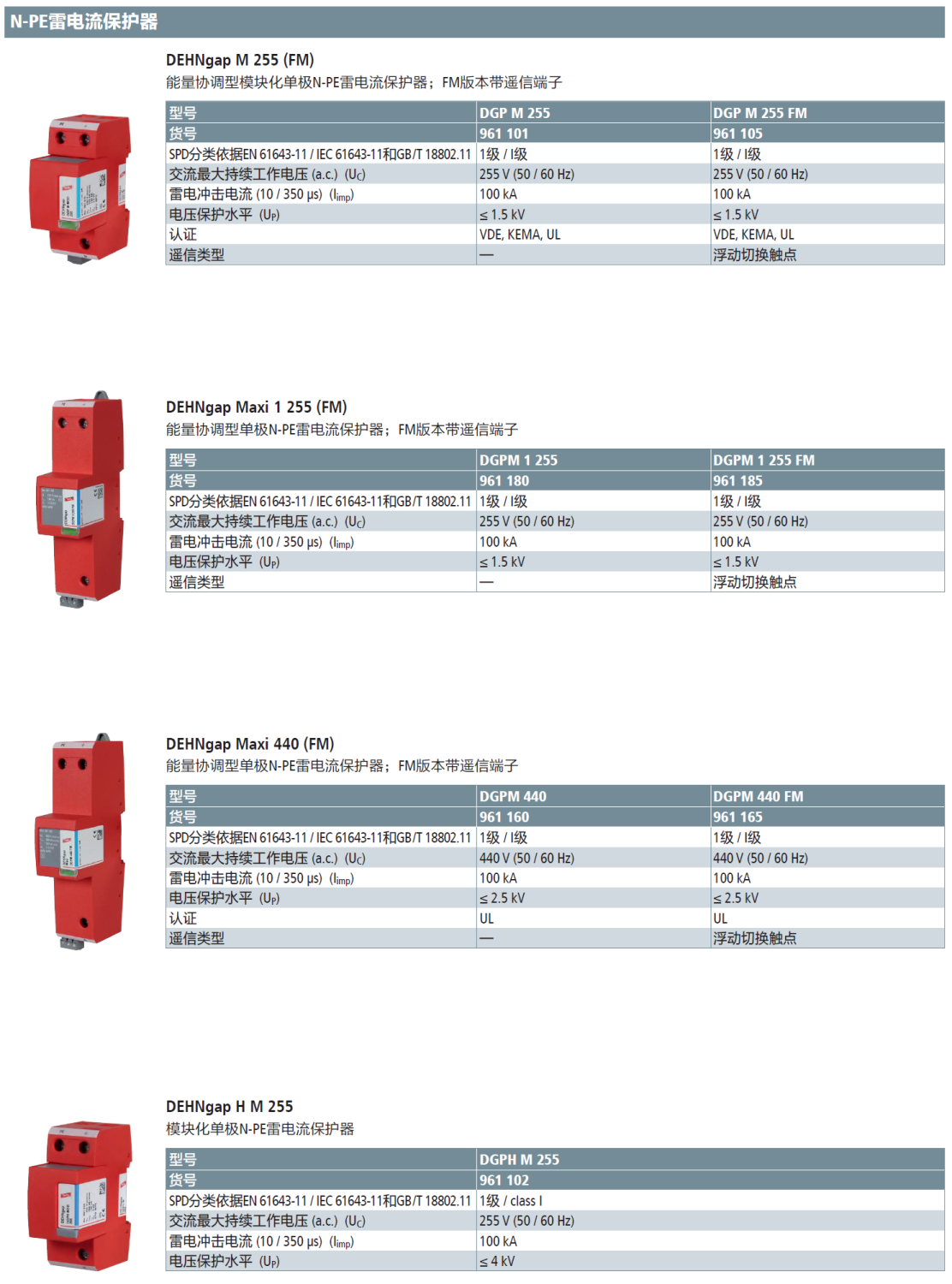

产品型号(货号)：DGP M 255(961 101)，DGP M 255 FM(961 105)，DGPM 1 255(961 180)，DGPM 1 255 FM(961 185)，DGPM 440(961 160)，DGPM 440 FM(961 165)
