一、核心功能与技术优势

1. 高电压适应性

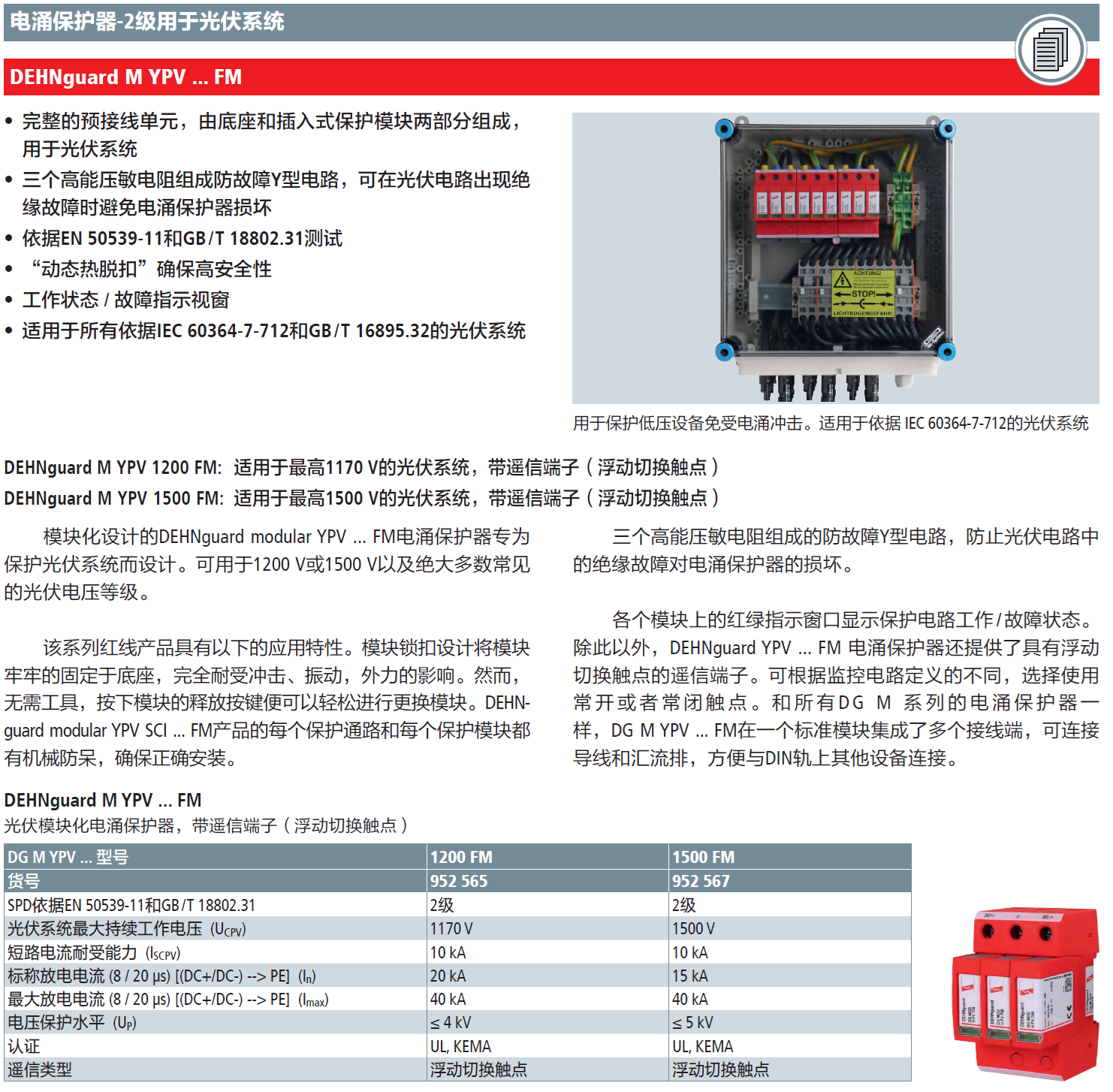

   DG M YPV 1200 FM专为1170V直流系统设计，最大持续工作电压（Uc）为600V，可覆盖IEC 60364-7-712标准下的光伏系统需求。其三步直流开关装置结合动态热脱扣技术，确保在短路或过载时快速切断电路，同时避免传统熔丝失效导致的电弧风险。

2. 多重防护机制

   • 防故障Y型电路：采用三个高能压敏电阻组成防故障电路，在绝缘故障时保护电涌保护器自身不受损坏。
   • 高耐受电流：直流切断装置（DCD）支持300A短路电流耐受能力，配合后备熔丝可达25000A，远超行业标准。
   • 防雷保护：标称放电电流（In）为20kA，最大放电电流（Imax）40kA，电压保护水平（Up）低至4kV，有效抵御雷击与浪涌冲击。

3. 智能监控与安全设计
   配备遥信端子（浮动切换触点），支持常开/常闭触点配置，便于与监控系统联动。工作状态通过绿/红指示灯实时显示，故障时自动触发脱扣并隔离电路，降低火灾风险。

二、应用场景与兼容性

DG M YPV 1200 FM适用于多种光伏场景：

• 大型地面电站：支持高电压直流系统（如1170V），适配高效组件与逆变器。
• 工商业分布式光伏：模块化设计（1.5模宽度）可轻松集成至DIN轨安装系统，节省空间。
• 复杂环境：防护等级IP20，外壳采用UL 94V-0阻燃材料，适用于高温、振动等严苛环境。

三、安装与维护优势

• 便捷安装：插拔式模块设计，编码销防止误装；盖板螺丝端子提供防振动保护，无需额外增加电气间隙。
• 维护高效：故障模块可快速更换，无需断电操作，确保系统持续运行。

总结

DEHN DG M YPV 1200 FM凭借其高可靠性、智能化监控及高性价比，成为光伏系统电涌防护的优选方案。其创新的三步直流开关技术、动态热脱扣设计及防火特性，不仅提升了系统安全性，也为光伏行业的高质量发展提供了技术支撑。

产品型号(货号)：DG M YPV 1200 FM(952 565)，DG M YPV 1500 FM(952 567)
