一、产品概述

DG S WE 600 FM是德国DEHN公司推出的单极可插拔式电涌保护器（SPD），专为光伏系统交流侧及高电压场景设计。该产品采用模块化结构，由底座和插入式保护模块组成，支持快速更换与维护，同时具备高可靠性与智能化监控功能。

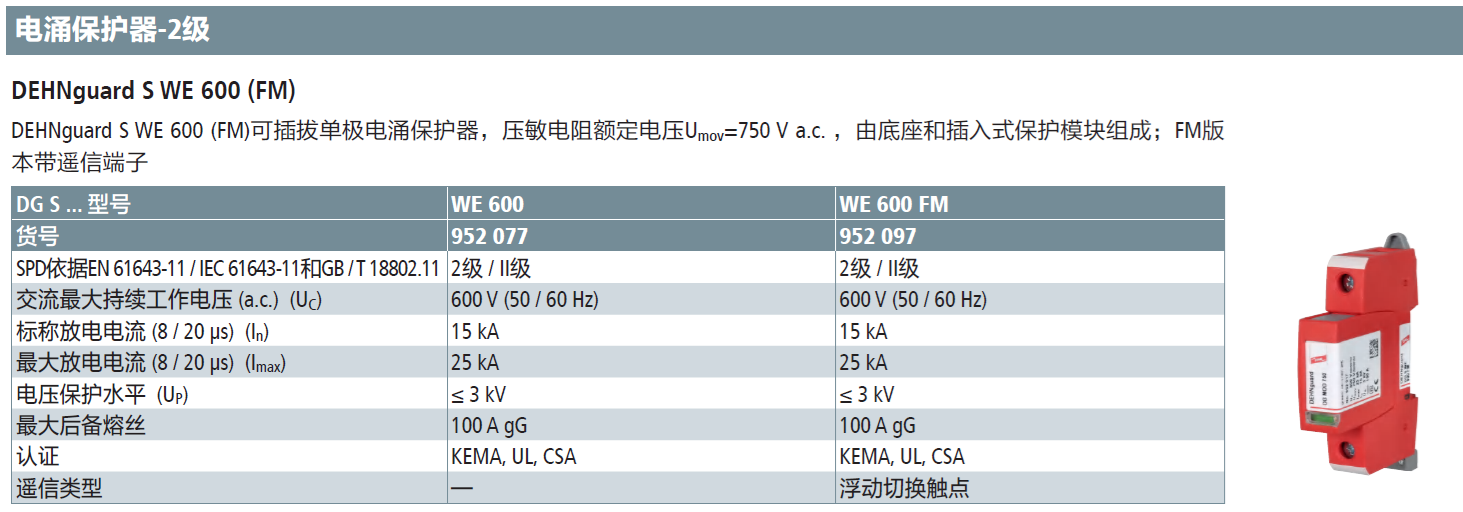

二、核心参数与性能

1. 电气特性

   • 额定电压（Uc）：600 V（50/60 Hz），适用于光伏系统及高电压环境。
   • 放电能力：
     • 标称放电电流（8/20 μs）：15 kA
     • 最大放电电流（8/20 μs）：25 kA
   • 电压保护水平（Up）：≤ 3 kV，有效保护后级设备。
   • 后备熔丝：100 A gG，提供过载保护。

2. 认证与标准
   通过KEMA、UL、CSA等国际权威认证，符合IEC 61643-11、GB 18802.1等标准，确保产品安全性和兼容性。

三、技术亮点

1. 模块化设计与易维护性

   • 采用锁扣式底座与模块连接，防止运输振动或冲击导致松动，同时支持无工具快速更换模块。
   • 每个模块配备机械编码，避免错误安装。

2. 动态热脱扣与智能监控

   • 内置“动态热脱扣”装置，实时监测压敏电阻温度及泄放电流，双重保障设备安全。
   • 通过红绿指示窗口显示工作状态（绿色正常，红色故障），便于运维人员快速定位问题。

3. 遥信端子与兼容性

   • 提供浮动切换触点的遥信端子，支持常开/常闭触点配置，可接入监控系统实现远程告警。
   • 兼容DIN 43880标准导轨安装，适配多种电气柜布局。

四、典型应用场景

• 光伏系统：保护逆变器、汇流箱等设备免受雷电或电网波动引起的电涌冲击。
• 高电压配电系统：适用于TT、TN-S等接地系统，满足工业及商业场景的防护需求。

五、安装与维护建议

• 安装：选择35 mm宽DIN导轨，确保导体截面≥1.5 mm2（单股）或≥25 mm2（多股）。
• 维护：定期检查红绿指示窗口状态，建议每年进行一次电涌保护器功能测试。

DG S WE 600 FM凭借其模块化设计、高防护性能及智能化监控功能，成为光伏系统及高电压环境下的理想选择，为电气设备提供全面、可靠的电涌防护解决方案。

产品型号(货号)：DG S WE 600(952 077)，DG S WE 600 FM(952 097)
