产品概述

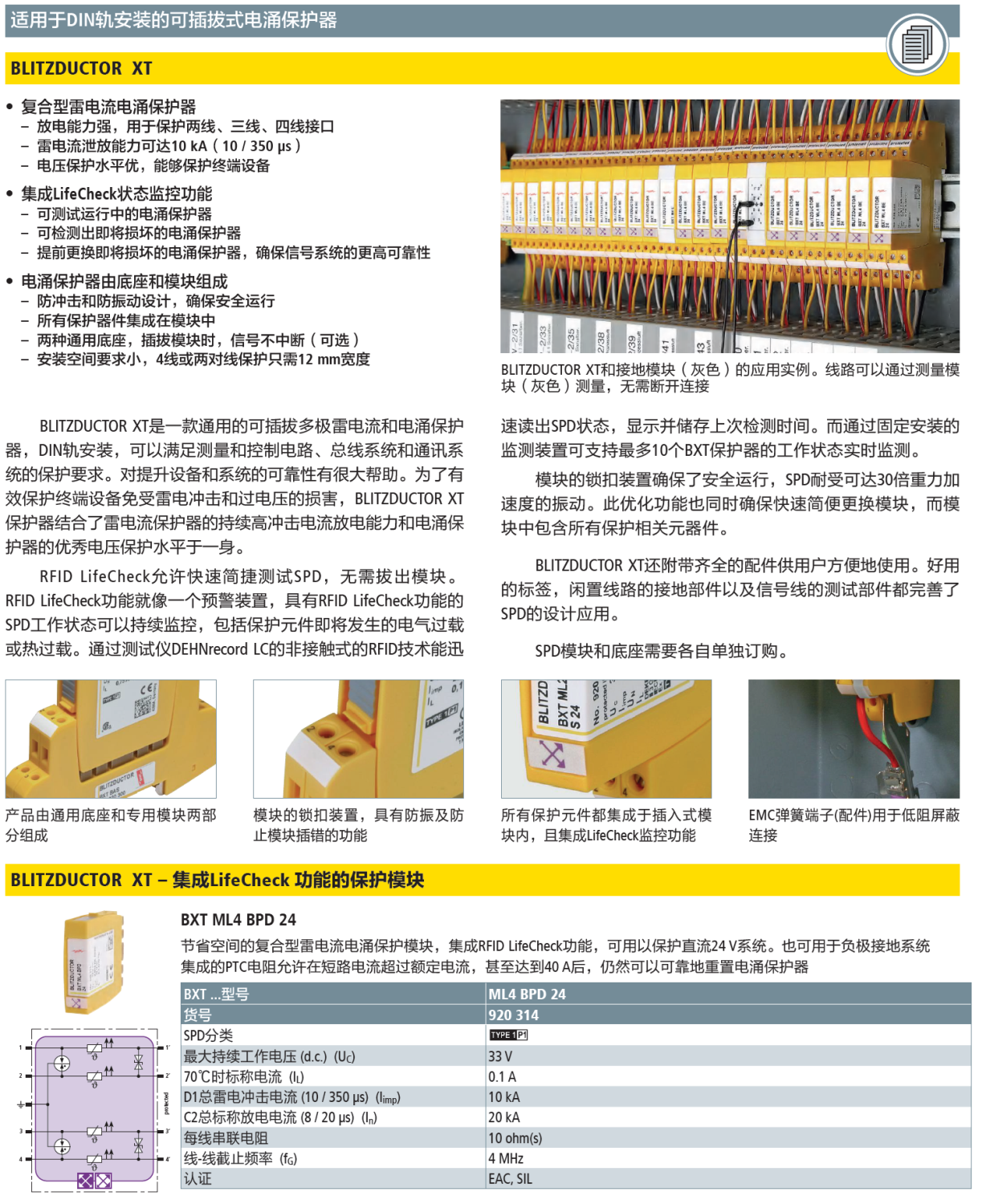

BXT ML4 BPD 24是德国DEHN公司推出的一款双通道可插拔信号防雷模块，专为高频总线系统、视频传输及非平衡接口的共模干扰防护设计。该产品结合了雷电冲击电流（Iimp）和电涌保护（In）的双重防护能力，内置智能监控功能（LifeCheck），可广泛应用于防雷分区0A-2及后续分区的信号线路保护，适用于工业自动化、通信系统、安防监控等领域。

核心功能与技术特点

1. 智能监控与预警功能

• LifeCheck技术：内置SPD（电涌保护器）状态监控模块，可实时检测过电流、过载及热故障，并通过预警提示用户及时更换模块，避免防护失效。

• 非接触式诊断：配套手持测试仪DRC LC M3+或DIN轨安装的DRC MCM XT，无需物理接触即可快速检测模块状态，提升维护效率。

2. 高效防护性能

• 雷电冲击电流（Iimp）：总雷电冲击电流达10 kA（10/350 μs），每线分配2.5 kA，满足D1类防护需求。

• 标称放电电流（In）：总放电电流20 kA（8/20 μs），每线10 kA，符合C2类防护标准。

• 电压保护水平：

  • 线-线电压保护（Iimp D1）：≤29 V

  • 线-PG（保护地）电压保护（Iimp D1）：≤27 V

  • 针对高频干扰（1 kV/μs C3）：线-线≤18 V，线-PG≤9 V。

3. 灵活设计与便捷维护

• 可插拔模块与通用底座（BXT BAS）：支持在线更换防雷模块，底座集成直通回路，确保插拔过程中信号传输不中断。

• 紧凑结构：采用聚酰胺PA 6.6材质外壳，防护等级IP20，适用于狭窄空间安装，工作温度范围覆盖-40°C至+80°C。

关键参数与兼容性

• 电气参数：

  • 标称电压（UN）：5 V至180 V（多档可选）

  • 直流持续工作电压（UC）：6 V

  • 交流持续工作电压（UC）：4.2 V

  • 标称电流（IL）：1.0 A（45°C）。

• 高频性能：

  • 线-线带宽：100 MHz（适用于高频信号传输）

  • 线-线电容：≤2.7 nF，减少信号失真。

• 认证与标准：通过IEC 61643-21、UL 497B等国际标准，并获得ATEX、IECEx防爆认证，适用于危险环境。

应用场景

1. 工业总线系统：如PROFIBUS、CAN总线等，防护雷击和电涌对高频信号的干扰。

2. 视频监控系统：保障视频传输线路在雷电环境下的稳定性，减少画面失真。

3. 通信基础设施：适用于基站、数据中心等需要高可靠性的信号线路保护。

4. 新能源领域：光伏系统、风电场等暴露于户外的信号控制线路防护。

产品优势总结

• 智能化维护：LifeCheck技术大幅降低人工巡检成本，提升系统可靠性。

• 模块化设计：支持热插拔，减少停机时间，适配多种电压场景。

• 高兼容性：通用底座设计可搭配不同型号防雷模块，扩展性强。

• 严苛环境适应：宽温范围与防爆认证，满足工业及户外复杂环境需求。

结语

BXT ML4 BPD 24 DEHN信号防雷器模块凭借其高效的防护性能、智能监控功能及灵活的模块化设计，成为信号线路防雷领域的标杆产品。无论是工业自动化还是通信基础设施，该产品均能提供可靠的安全保障，是应对复杂电磁环境与雷电风险的理想选择。

产品型号(货号)：BXT ML4 BPD 24(920 314)
