一、结构与接线要求

1. 接闪器与引下线
   避雷塔顶部设有接闪器（如镀锌钢针或环形结构），用于吸引雷电。接闪器通过塔身（钢管或角钢）作为引下线，将雷电流传导至接地装置。焊接需采用搭接焊，搭接长度需满足规范（如圆钢直径的6倍）。

2. 接地系统
   接地电阻需小于10欧姆，采用环形或放射状接地装置以降低电阻。在土壤电阻率高地区需采取降阻措施（如换土或添加降阻剂）。

二、类型与适用场景

1. 常见类型

   • GH环形独立避雷塔：环形结构均匀分布电场，适用于变电站、油库等大面积防护。
   • GFL四角独立避雷塔：四柱结构稳定，广泛用于建筑物、通信基站。

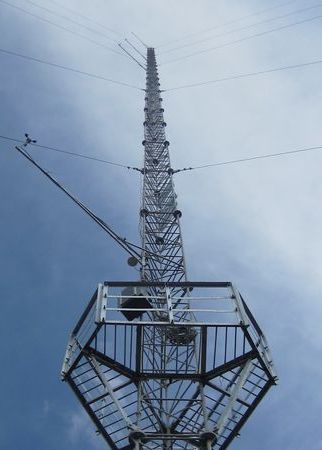

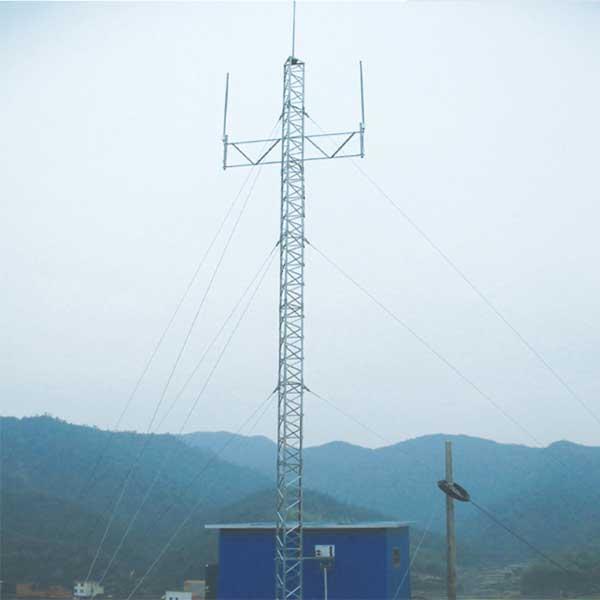

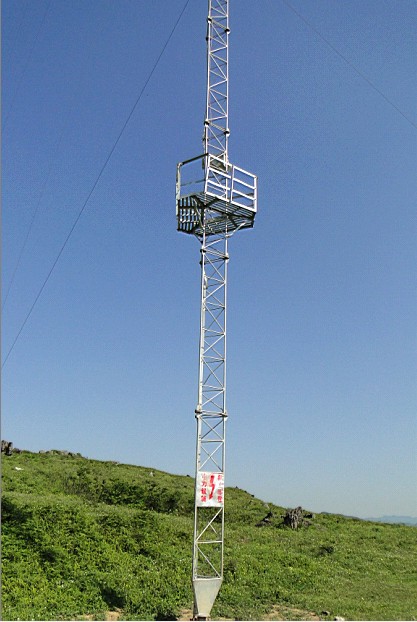

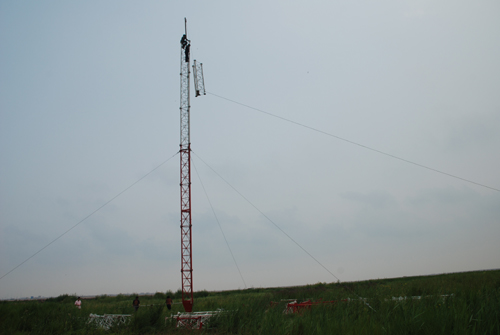

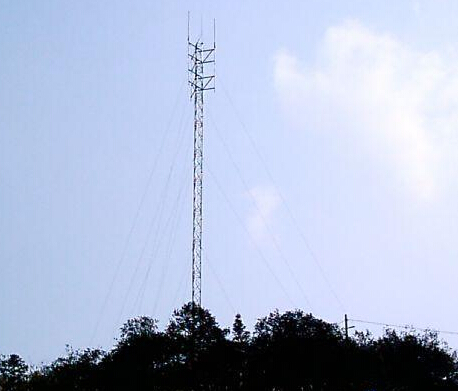

   • GFW四角拉线避雷塔：增加拉线提升抗风能力，适合山区或高塔场景。

2. 特殊场景

   • 易燃易爆场所（如炸药库、化工厂）需选用镀锌钢管，壁厚≥3mm，并确保垂直度偏差≤3/1000。
   • 高压电力设施（如变电站、升压站）需搭配提前放电避雷针，缩短引雷时间。

三、设计与安装规范

1. 材料与尺寸

   • 独立避雷塔常用直径19mm镀锌圆钢，屋面避雷塔采用直径25mm镀锌钢管。
   • 针长1-2m时，钢管直径需≥25mm，烟囱顶部可采用40mm钢管。

2. 环境适应性
   需满足风压（0.4-0.7kN/m2）、抗震设防烈度8度、覆冰厚度10mm等条件。塔身垂直度、焊接质量等均需严格把控。

四、价格参考

接线避雷塔价格因类型和规格差异较大，例如：

• 角钢避雷塔起订价约100元，钢管塔价格在876-1500元不等。
• 高端型号（如D501图集GFL2塔）价格可达万元级。

五、维护与监测

建议安装雷击计数器，实时监测雷击数据并上传至服务器，便于维护管理。

综上，接线避雷塔需根据具体场景选择类型，严格遵循结构、材料和接地规范，以确保防雷效果。
