一、产品定位与核心功能

DS41S-48DC/RU是一款双向直流型电源电涌保护器，专为48V直流供电系统设计，适用于LPZ1-LPZ2防护层级（如机房配电柜、新能源逆变器输入端、轨道交通信号电源等场景）。其核心功能包括：

• 全向浪涌防护：支持正负极双向浪涌抑制，有效应对雷击、静电放电（ESD）及操作过电压。
• 超高能量耐受能力：采用双级压敏电阻（MOV）与气体放电管（GDT）协同架构，最大能量吸收值达360J，可抵御高达120kA（8/20μs）的瞬态冲击。
• 智能状态监测：集成故障指示灯与可选遥信模块，实时反馈SPD失效状态，降低运维成本。

二、技术亮点与参数优势

1. 精准适配48V直流系统

   • 标称放电电流（Iimp）：120kA（双向），满足IEC 61643-22标准对直流SPD的严苛要求。
   • 电压保护水平（Up）：≤400V（@120kA），显著降低残压对敏感设备的威胁。
   • 持续工作电压（Un）：48V DC，适配光伏逆变器、通信电源等典型直流系统。

2. 超宽电压适应性与可靠性

   • 耐受暂态过电压：支持TOV-5s（1000V）和TOV-120min（1500V），适应极端电网波动。
   • 低导通电阻：<0.2mΩ，静态功耗＜0.05W，长期运行无能耗损耗。

3. 模块化与绿色设计

   • 采用标准化35mm导轨安装，支持并联扩容，灵活适配不同功率需求。
   • 符合RoHS环保指令，无铅化工艺，助力绿色能源项目可持续发展。

4. UL RU认证强化安全保障

   • 通过UL 1449-2nd Edition认证（RU标识），满足美国及北美市场对直流SPD的高安全性要求。

三、典型应用场景

• 新能源领域：光伏逆变器、储能电池组输入端防护，抵御雷击与电网波动。
• 通信基站：5G基站电源、RRU供电链路，防止雷击导致基站瘫痪。
• 轨道交通：信号系统、牵引供电设备，保障列车控制系统稳定运行。
• 工业自动化：高功率直流电机驱动器、PLC等工业设备，抵御电网瞬态干扰。
• 医疗设备：符合IEC 60601-1标准，用于MRI、CT等精密医疗设备的电源防护。

四、安装与维护指南

1. 安装要求

   • 接线规范：正极（+）与负极（-）独立接入，避免极性反接。
   • 接地要求：PE接地线截面积≥4mm2，接地电阻＜10Ω，确保浪涌能量快速泄放。
   • 分级防护：建议前端搭配Type 1（如气体放电管阵列）形成多级防护体系。

2. 日常维护

   • 状态监测：每月检查指示灯状态，红色常亮表示SPD失效，需立即更换。
   • 定期测试：每年使用专业仪器验证标称放电电流与能量吸收性能。

五、合规性与认证

DS41S-48DC/RU严格遵循IEC 61643-22（直流型SPD）、GB/T 18802.26（中国标准），并通过CE、UL 1449-2nd Edition（RU认证），满足全球主流市场准入要求。

结语
DS41S-48DC/RU直流电源电涌保护器以“超能防护、绿色高效”为核心，为48V直流系统提供了高可靠解决方案。无论是应对极端天气威胁，还是保障复杂电网的稳定运行，选择DS41S-48DC/RU，即是为关键设备安全运行筑起了一道坚实屏障。

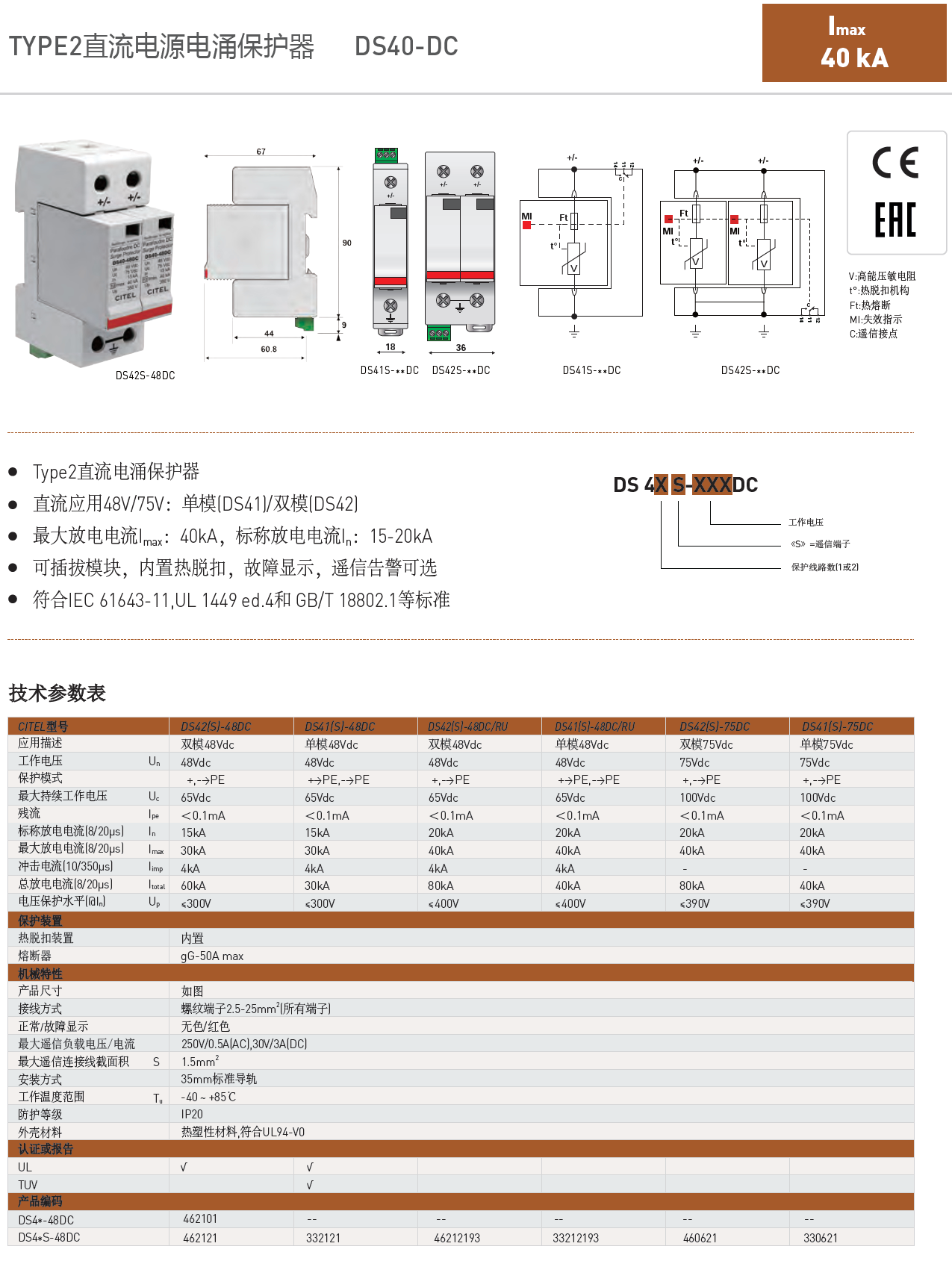

产品型号：

DS42-48DC，DS41-48DC，DS42-48DC/RU，DS41-48DC/RU，DS42-75DC，DS41-75DC

DS42S-48DC，DS41S-48DC，DS42S-48DC/RU，DS41S-48DC/RU，DS42S-75DC，DS41S-75DC
